Wybór między skrętką ekranowaną i nieekranowaną decyduje nie tylko o odporności na zakłócenia, ale też o tym, jak łatwo da się taką instalację poprowadzić, zakończyć i utrzymać. W praktyce różnica między tym, co najczęściej kryje się pod frazą kabel ftp a utp, wychodzi na jaw dopiero wtedy, gdy przewód biegnie obok zasilania, w kotłowni, przy automatyce grzewczej albo w szafie teletechnicznej. Poniżej rozkładam temat na czynniki pierwsze: od budowy, przez zastosowania, po błędy montażowe, które najczęściej psują efekt.
Najważniejsze różnice sprowadzają się do ekranowania, kosztu i warunków montażu
- UTP nie ma wspólnego ekranu, więc jest prostszy, tańszy i bardziej elastyczny w montażu.
- FTP ma folię wokół całego kabla, przez co lepiej znosi zakłócenia elektromagnetyczne, ale wymaga poprawnego osprzętu i uziemienia.
- O wyborze nie decyduje tylko nazwa kabla, ale też trasa prowadzenia, odległość od zasilania i rodzaj urządzeń po drodze.
- W instalacjach grzewczych ekran ma sens szczególnie tam, gdzie obok pracują pompy, falowniki, sterowniki lub inne źródła zakłóceń.
- W zwykłym domu, przy krótkiej i czystej trasie, dobrze dobrany UTP często daje najlepszy stosunek ceny do efektu.
Czym różnią się skrętki FTP i UTP od środka

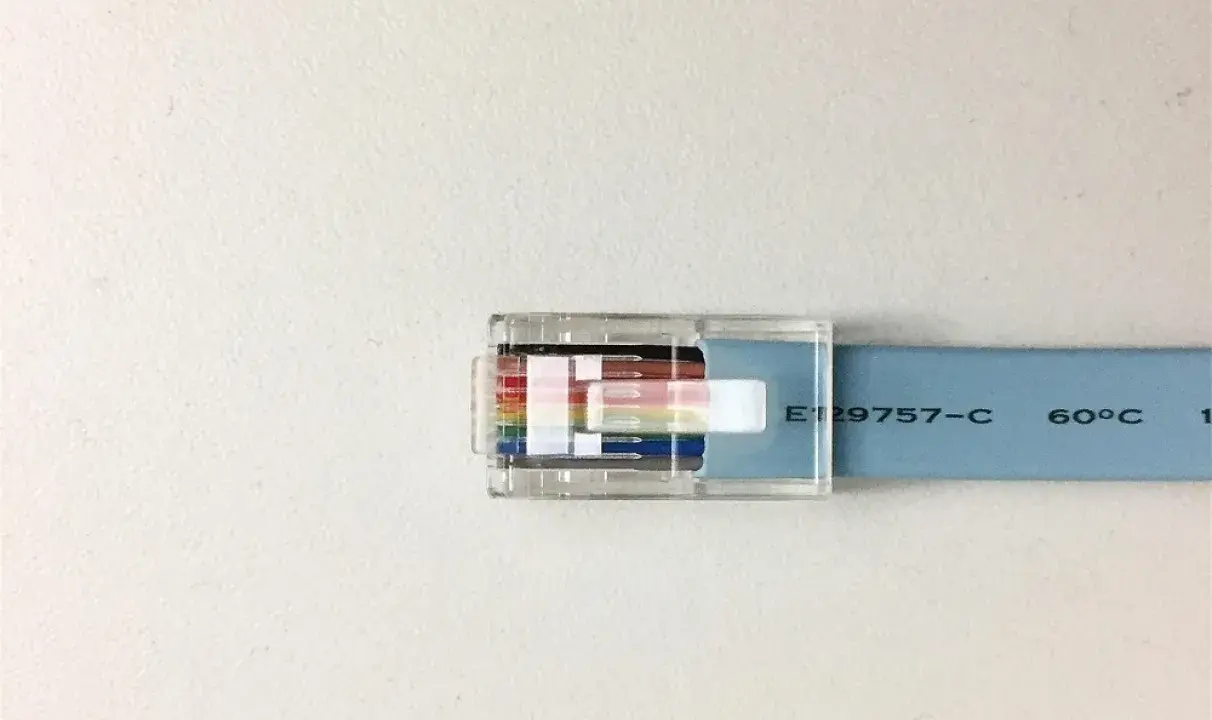

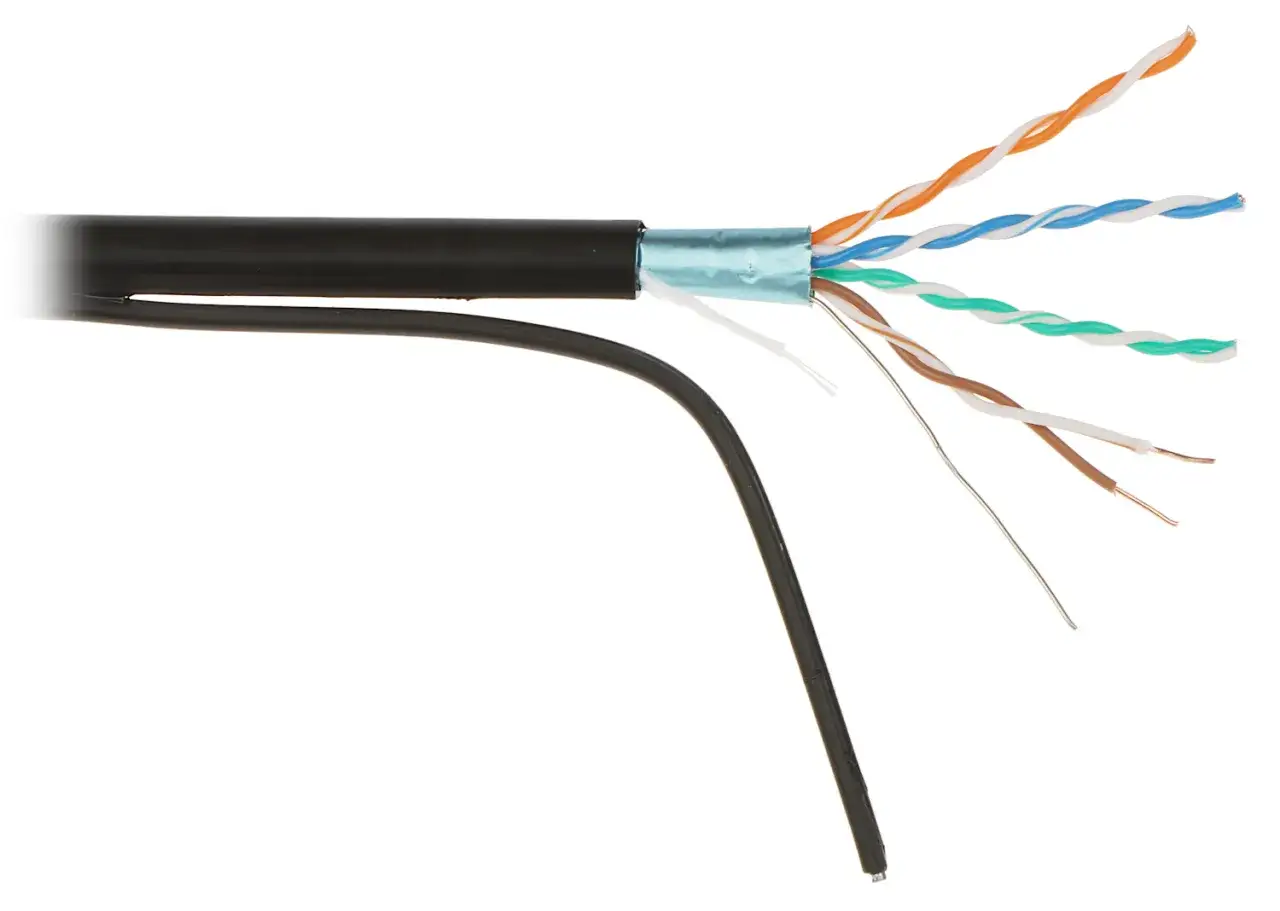

Ja zaczynam od rozdzielenia dwóch pojęć, które często są mylone: UTP opisuje brak wspólnego ekranu, a FTP oznacza skrętkę z folią aluminiową wokół wszystkich par. Sama skręcona para przewodów już ogranicza przesłuchy, czyli wzajemne zakłócanie się żył w kablu, ale ekran daje dodatkową barierę przeciwko zakłóceniom z zewnątrz. W praktyce w sklepach FTP bywa opisywany jako F/UTP, więc warto patrzeć nie tylko na skrót handlowy, ale też na dokładny typ konstrukcji.
| Cecha | UTP | FTP | Co to znaczy w praktyce |
|---|---|---|---|
| Ekranowanie | Brak wspólnego ekranu | Folia wokół całego kabla | FTP lepiej chroni przed zakłóceniami elektromagnetycznymi, ale tylko w poprawnie wykonanym torze. |
| Odporność na zakłócenia | Wystarczająca w spokojnym otoczeniu | Wyższa w trudnych warunkach | Im bliżej zasilania, silników, pomp i elektroniki mocy, tym przewaga FTP rośnie. |
| Elastyczność i montaż | Zwykle łatwiejszy do układania | Sztywniejszy i mniej wygodny przy zakończeniu | FTP wymaga więcej uwagi przy prowadzeniu w peszlach, kanałach i przy gęstych promieniach gięcia. |
| Osprzęt | Standardowe gniazda i wtyki | Najlepiej stosować osprzęt ekranowany | Nie każdy konektor i patch panel wspiera ekran w taki sam sposób. |
| Kategoria kabla | Może być Cat5e, Cat6, Cat6A | Może być Cat5e, Cat6, Cat6A | Światło nie z category, tylko z ekranowania - kategoria mówi o parametrach transmisji, a nie o obecności folii. |
Najważniejszy wniosek jest prosty: o wyborze nie decyduje samo oznaczenie na płaszczu, tylko to, w jakim otoczeniu kabel ma pracować i jaki osprzęt dostanie na końcu. To prowadzi do kolejnego pytania, kiedy ekran rzeczywiście daje przewagę, a kiedy tylko podnosi koszt.
Kiedy FTP ma przewagę w instalacjach domowych i grzewczych
W instalacjach grzewczych patrzę na kabel trochę inaczej niż w klasycznej sieci domowej. Kotłownia, pompa ciepła, sterownik obiegu, siłowniki, przekaźniki i falowniki potrafią generować zakłócenia, które w czystym salonie praktycznie nie występują. W takich warunkach FTP ma sens wtedy, gdy trasa rzeczywiście biegnie blisko źródeł zakłóceń albo nie da się jej sensownie odseparować od zasilania.
- Kotłownia i automatyka grzewcza - jeśli kabel idzie obok pomp, zasilaczy, styczników lub sterownika kotła, ekran pomaga stabilizować transmisję.
- Pompa ciepła - tu często spotyka się elektronikę mocy i dłuższe trasy sygnałowe, więc odporność na zakłócenia ma realne znaczenie.
- Szafa sterownicza lub rozdzielnica - kiedy przewody komunikacyjne przecinają się z trasami zasilającymi, FTP jest bezpieczniejszym wyborem niż zwykły UTP.
- Systemy monitoringu i PoE - przy kamerach, punktach dostępowych i urządzeniach pracujących w pobliżu instalacji elektrycznej ekran ogranicza ryzyko problemów z jakością linku.
- Dłuższe odcinki w jednym korycie z 230 V - tutaj zakłócenia potrafią się sumować, więc ekran daje większy margines bezpieczeństwa.
W dokumentacji Schneider Electric dla przewodów komunikacyjnych pojawia się praktyczna zasada prowadzenia ich osobno od kabli zasilających, a w części rozwiązań Modbus zalecany jest nawet odstęp rzędu 30 cm. To nie jest przesada dla samej teorii, tylko normalna ochrona przed problemami, które później trudno zdiagnozować i jeszcze trudniej odtworzyć na biurku. Jeśli trasa kabla ma przebiegać w pobliżu elementów mocy, ja częściej patrzę w stronę FTP niż UTP, ale tylko wtedy, gdy mogę go zakończyć poprawnie. W przeciwnym razie lepiej wrócić do pytania o zwykły UTP, który w wielu domach sprawdza się po prostu lepiej.
Dlaczego UTP często wygrywa w zwykłym domu
W domowych instalacjach UTP często wygrywa nie dlatego, że jest „słabszy”, tylko dlatego, że jest bardziej praktyczny. Jest cieńszy, elastyczniejszy, łatwiejszy do przeciągnięcia przez peszel i mniej problematyczny przy zakończeniu na gnieździe lub w patch panelu. Dla wielu tras to ma większe znaczenie niż sam ekran, bo dobra instalacja bez zakłóceń nie potrzebuje dodatkowej warstwy ochrony.
- Mniej elementów po drodze - łatwiej utrzymać spójność toru, gdy nie trzeba pilnować ekranowanego osprzętu na każdym końcu.
- Niższe ryzyko błędów montażowych - odpada część problemów związanych z uziemieniem i niezgodnym osprzętem.
- Lepsza elastyczność - UTP łatwiej ułożyć za meblem, w puszce, w listwie albo w ciasnym przejściu.
- Rozsądny koszt całego toru - liczy się nie tylko metr kabla, ale też wtyki, keystone'y, panel i czas montażu.
Ja bardzo często polecam UTP tam, gdzie trasa jest krótka i prowadzona z dala od zasilania: przy routerze, telewizorze, punkcie dostępowym, komputerze, rejestratorze czy sterowniku smart home umieszczonym w spokojnej części domu. Dobrze dobrana kategoria, na przykład Cat6 lub Cat6A, bywa tu ważniejsza niż sam ekran, bo to ona decyduje o parametrach transmisji. Wniosek jest praktyczny: jeśli nie walczysz z zakłóceniami, nie ma sensu sztucznie komplikować instalacji. A kiedy już wybierasz FTP, trzeba go jeszcze poprawnie zamontować.
Na co uważać przy montażu kabla ekranowanego
Największy błąd to kupić kabel ekranowany, a potem zabić efekt przypadkowym osprzętem. FTP nie działa „z automatu” - musi być częścią spójnego toru, w którym kabel, wtyk, keystone, patch panel i sposób prowadzenia tworzą jedną całość. Jeśli któryś element jest nieekranowany albo zamontowany byle jak, zysk z folii szybko topnieje.
- Dobierz ekranowany osprzęt - wtyki, gniazda i patch panel powinny być zgodne z typem kabla, bo inaczej ekran pozostaje tylko teorią.
- Nie rozplataj par bez potrzeby - skręt ma znaczenie aż do samego zakończenia, bo to on ogranicza przesłuchy i podatność na zakłócenia.
- Prowadź kabel z dala od zasilania - przewody komunikacyjne i energetyczne najlepiej układać osobno; jeśli muszą się przeciąć, bezpieczniej zrobić to pod kątem prostym niż równolegle.
- Uziemiaj zgodnie z systemem - przy ekranie nie warto improwizować, bo błędne podłączenie potrafi wprowadzić dodatkowe problemy zamiast je usunąć.
- Nie oszczędzaj na jakości zakończeń - luźny styk, źle zarobiony ekran albo przypadkowy patch cord potrafią zniweczyć korzyść z lepszego kabla.
Najlepiej myśleć o tym jak o instalacji hydraulicznej: sam dobry odcinek rury nie wystarczy, jeśli złączki są źle dobrane, a prowadzenie węża przeciska się przez ostre krawędzie. To samo dotyczy skrętki ekranowanej. Dlatego przed zakupem lepiej zacząć nie od napisu FTP lub UTP, ale od samej trasy kabla i tego, co będzie obok niego pracować. Gdy to już wiadomo, wybór staje się znacznie prostszy.
Jak dobrać kabel do konkretnego odcinka instalacji
Gdybym miał zamknąć wybór w prostym schemacie, zacząłbym od pytania: czy kabel będzie biegł w czystym środowisku, czy w pobliżu zakłóceń? Potem dochodzi jeszcze kategoria przewodu, bo to ona decyduje o przepustowości i zapasie na przyszłość. Z mojego doświadczenia wynika, że właśnie to zestawienie - trasa plus kategoria - daje najtrafniejszą odpowiedź, a nie sam skrót na opakowaniu.
| Scenariusz | Lepszy wybór | Dlaczego |
|---|---|---|
| Router, telewizor, komputer, punkt dostępowy w spokojnej części domu | UTP Cat6 lub Cat6A | Krótka i czysta trasa zwykle nie wymaga ekranu, a prosty montaż obniża ryzyko błędów. |
| Kotłownia, pompa ciepła, sterownik kotła, rozdzielnia | FTP, najlepiej z osprzętem ekranowanym | W pobliżu urządzeń grzewczych i elektroniki mocy ekran daje realny margines odporności. |
| Trasa biegnąca równolegle z 230 V | Najpierw zmiana przebiegu, a jeśli się nie da, FTP | Zmiana trasy jest lepsza niż dokładanie ekranów do źle poprowadzonego przewodu. |
| Szafa automatyki, Modbus, sterowanie urządzeniami w instalacji grzewczej | Przewód ekranowany zgodny z wymaganiami urządzenia | Tu liczy się nie tylko kabel, ale też zgodność z dokumentacją sterownika i sposób uziemienia. |
| Sieć domowa bez zakłóceń, ale z myślą o prostym serwisie | UTP o dobrej kategorii | Prostsza instalacja jest często trwalsza i mniej kłopotliwa w utrzymaniu. |
W praktyce często lepiej kupić lepszą kategorię UTP niż słabszy FTP tylko po to, żeby „coś było ekranowane”. Cat6A UTP może być rozsądniejszy od Cat5e FTP, jeśli trasa jest czysta i nie ma ryzyka zakłóceń. Jeżeli jednak instalacja przebiega przez strefę techniczną, kotłownię albo szafę z dużą ilością elektroniki, przewagę zaczyna mieć ekranowanie. Z takiego spojrzenia wychodzi najuczciwszy wniosek: nie ma jednego kabla idealnego do wszystkiego, jest za to kabel dobrze dobrany do konkretnej roboty.
Kiedy ekran jest zyskiem, a kiedy tylko dopłatą
Jeśli miałbym sprowadzić wybór do jednego zdania, powiedziałbym tak: ekran ma sens wtedy, gdy wiesz, przed czym ma chronić i potrafisz go poprawnie zakończyć. Bez tego FTP szybko staje się tylko droższą wersją UTP, a w skrajnym przypadku źródłem nowych problemów. To właśnie dlatego przy instalacjach budowlanych i grzewczych nie patrzę wyłącznie na sam przewód, ale na całą drogę sygnału od urządzenia do urządzenia.
- Wybieraj UTP, gdy trasa jest krótka, spokojna i dobrze oddzielona od zasilania.
- Wybieraj FTP, gdy kabel przechodzi przez strefę zakłóceń, kotłownię, rozdzielnię albo obszar z elektroniką mocy.
- Nie mieszaj przypadkowo osprzętu ekranowanego i nieekranowanego w jednym torze, bo wtedy zysk z folii jest ograniczony.
- Najpierw zaplanuj przebieg przewodu, a dopiero potem kupuj kabel i złączki.
W praktyce najlepiej działa prosta zasada: czysta trasa to UTP, trudna trasa to FTP, ale tylko wtedy, gdy cała instalacja jest zrobiona konsekwentnie. Przy budowie, remoncie czy modernizacji instalacji grzewczej ten podział naprawdę się sprawdza, bo pozwala uniknąć zarówno zbędnych kosztów, jak i późniejszych przerw w komunikacji. Jeśli masz do poprowadzenia przewód do kotłowni, pompy ciepła albo szafy automatyki, ten filtr decyzyjny zwykle prowadzi do właściwego wyboru od pierwszego podejścia.
