Najważniejsze zasady, zanim podłączysz włącznik do gniazda
- Zasilanie odłączam w rozdzielnicy i potwierdzam brak napięcia miernikiem, a nie samym „na oko”.
- Łącznik jednobiegunowy ma przerywać tylko przewód fazowy L, nigdy N ani PE.
- Gniazdo powinno mieć stałe zasilanie, a lampa osobny przewód sterowany z łącznika.
- Jeśli w puszce brakuje pełnego kompletu żył albo instalacja jest stara, lepiej przerwać pracę i wezwać elektryka.
- To rozwiązanie ma sens głównie przy niewielkiej modernizacji, nie przy rozbudowie całego obwodu.
Kiedy taki układ ma sens, a kiedy lepiej go nie robić
Najczęściej chodzi o szybkie dołożenie lampy w pokoju, korytarzu, garderobie albo nad blatem roboczym, gdy w pobliżu jest już gniazdo i nie ma sensu kuć całej ściany. Taki wariant bywa wygodny przy jednej oprawie LED lub małym punkcie świetlnym, bo obciążenie jest niewielkie, a instalacja zostaje stosunkowo prosta. W typowym mieszkaniu obwód gniazd jest często zabezpieczony na 16 A, ale to nie oznacza jeszcze, że każde podpięcie oświetlenia z tego miejsca jest automatycznie dobrym pomysłem.
Ja traktuję taki montaż jako rozwiązanie „rozsądnie oszczędne”, a nie jako domyślny standard. Jeśli chcesz zasilić kilka opraw, masz kuchnię, łazienkę, garaż, wilgotne pomieszczenie albo starą instalację aluminiową, lepszym kierunkiem jest osobny obwód albo przynajmniej konsultacja z elektrykiem. W takich sytuacjach najważniejsza nie jest wygoda, tylko to, czy instalacja wytrzyma obciążenie i czy zachowasz poprawny układ ochronny. Gdy to już wiesz, trzeba rozpoznać przewody i zaciski w puszce, bo bez tego łatwo pomylić rolę żył.
Jak odczytać przewody i zaciski w typowej instalacji
W materiałach ZPE przewód neutralny ma kolor niebieski, ochronny żółto-zielony, a fazowy w instalacji jednofazowej bywa brązowy, czarny albo szary. Ja zawsze dopowiadam jedną rzecz: kolor pomaga, ale nie zastępuje pomiaru. W starszych mieszkaniach zdarza się, że ktoś użył niebieskiego jako fazy albo połączył żyły w sposób, który dziś nie trzyma już żadnego porządku, więc miernik jest ważniejszy niż sam wzrok.
| Element | Rola w układzie | Jak traktuję go w praktyce |
|---|---|---|
| L | Przewód fazowy, czyli ten, na którym pojawia się napięcie | To on trafia na wejście łącznika i zasila gniazdo |
| N | Przewód neutralny, domyka obwód odbiornika | Nie prowadzę go przez styk łącznika |
| PE | Przewód ochronny, ważny dla bezpieczeństwa obudów i opraw | Łączę go z gniazdem i oprawą, ale nie z mechanizmem łącznika |
| Zacisk L/COM | Wejście fazy w łączniku | Tu wchodzi zasilanie z gniazda lub z rozgałęzienia |
| Zacisk 1 lub strzałka | Wyjście na lampę | Stąd wychodzi przewód sterowany |
Do zwykłego oświetlenia szukam łącznika jednobiegunowego. Oznaczenie 10AX/250V jest dla osprzętu oświetleniowego typowe i w praktyce wystarcza do domowych punktów świetlnych. Jeśli wybierasz model podświetlany albo elektroniczny, sprawdź dodatkowo, czy nie wymaga przewodu N w puszce. Kiedy układ przewodów jest już jasny, można przejść do samego montażu.
Jak wykonać podłączenie krok po kroku
Przy takim montażu nie pracuję „na czuja”. Używam miernika dwubiegunowego albo multimetru, izolowanego śrubokręta i porządnych złączek instalacyjnych dobranych do przewodów. Jeśli w puszce jest ciasno, lepiej od razu założyć głębszą puszkę lub rozplanować połączenia tak, żeby nic nie było ściśnięte pod ramką.
- Wyłącz właściwy obwód. Nie tylko sam włącznik w pokoju, ale zabezpieczenie w rozdzielnicy, które faktycznie odcina zasilanie gniazda i lampy.
- Potwierdź brak napięcia. Sprawdź gniazdo i puszkę miernikiem. Próbnik bezdotykowy bywa pomocny, ale nie traktuję go jako jedynego dowodu, że przewody są martwe.
- Rozpoznaj zasilanie stałe. Szukasz fazy, neutralnego i ochronnego, które mają zasilić gniazdo bez zależności od położenia łącznika.

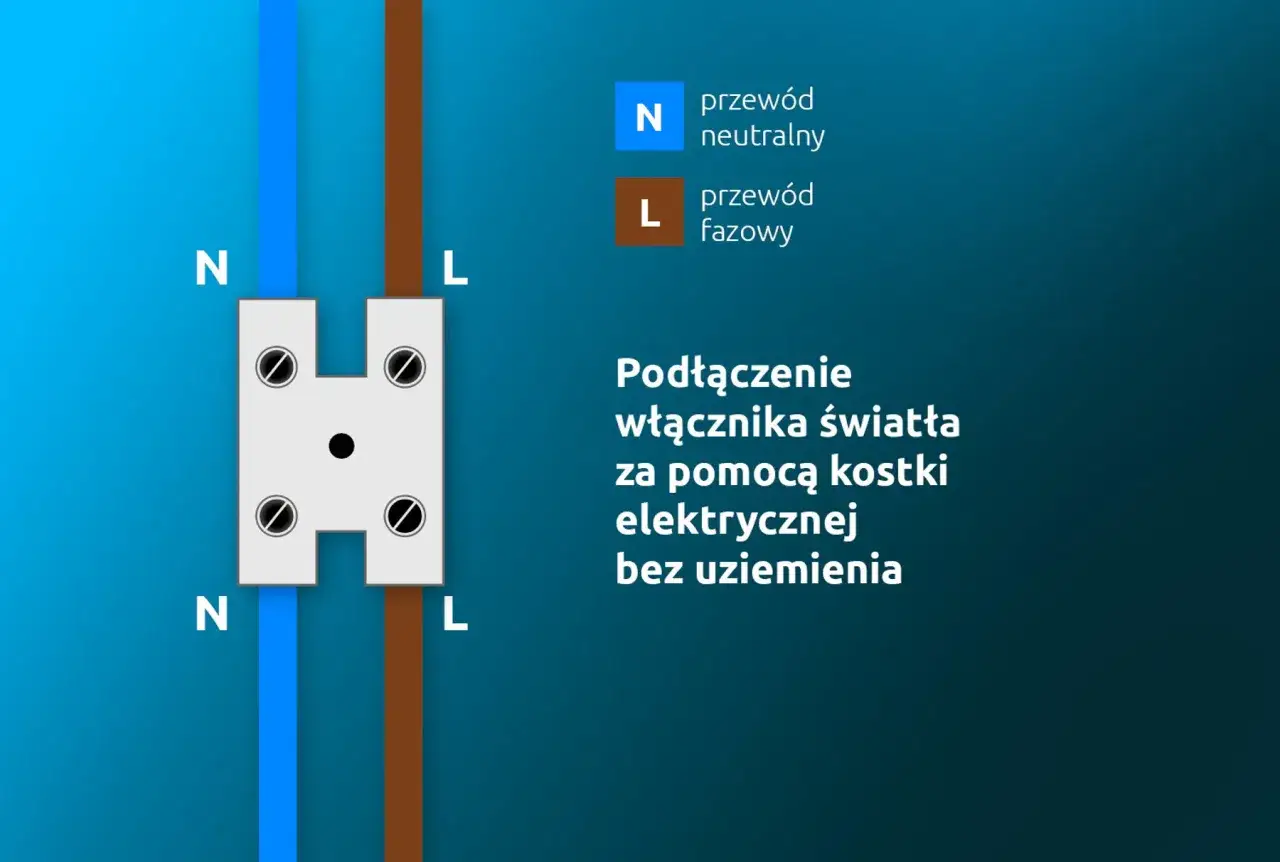

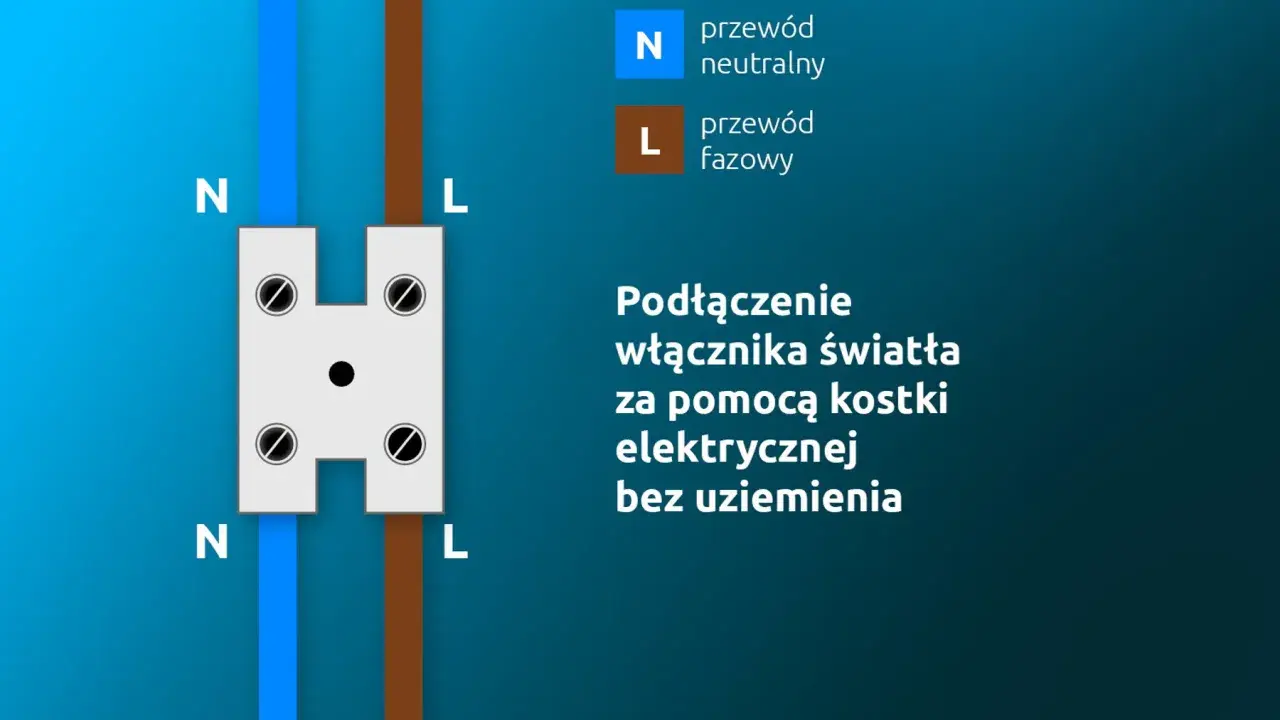

- Rozdziel fazę na dwa kierunki. Jedna gałąź zostaje na stałe w gnieździe, druga trafia na zacisk wspólny L/COM łącznika.
- Wyprowadź przewód do lampy. Z wyjścia łącznika prowadzisz tylko przewód fazowy załączany do oprawy. Neutralny i ochronny idą do lampy bezpośrednio, poza stykiem łącznika.
- Zamknij połączenia w złączkach i osadź osprzęt. Żadnych skrętek pod taśmą, żadnych luźnych żył pod śrubą „na pół obrotu”.
- Włącz zasilanie i przetestuj układ. Gniazdo ma działać niezależnie od łącznika, a lampa ma zapalać się i gasnąć tylko z jednego miejsca sterowania.
Jeśli po uruchomieniu gniazdo gaśnie razem ze światłem albo łącznik przestaje zachowywać się jak przełącznik, to znak, że układ został zrobiony w złym punkcie. Taki test od razu pokazuje, czy schemat został zrealizowany poprawnie, czy trzeba wrócić do połączeń. A właśnie na etapie uruchamiania wychodzi najwięcej typowych błędów.
Najczęstsze błędy, które psują cały układ
- Przerywanie neutralnego zamiast fazy. Światło może zadziałać, ale instalacja będzie wykonana nieprawidłowo i mniej bezpiecznie.
- Wpinanie przewodu ochronnego do łącznika. PE nie służy do sterowania światłem, tylko do ochrony.
- Robienie połączeń „na skrętkę”. W puszce instalacyjnej to proszenie się o grzanie, luzowanie styków i awarie.
- Zbyt duże zaufanie do koloru żyły. W starych przeróbkach niebieski nie zawsze jest neutralny, a brązowy nie zawsze oznacza poprawnie wyprowadzoną fazę.
- Mylący wybór łącznika. Łącznik schodowy, podświetlany albo smart nie zawsze zachowuje się jak zwykły jednobiegunowy i może wymagać dodatkowego przewodu.
- Za mało miejsca w puszce. Kiedy przewody są zgniecione, osprzęt pracuje gorzej, a z czasem łatwiej o uszkodzenie izolacji.
Najwięcej strat robi pośpiech: ktoś sprawdza tylko, czy światło się zapala, i uznaje temat za zamknięty. Ja zawsze patrzę też na to, czy gniazdo działa niezależnie od łącznika i czy po kilku minutach nic się nie nagrzewa. Warto przy tym porównać kilka wariantów, bo nie każdy układ wymaga identycznego rozwiązania.
Jakie warianty spotkasz w praktyce
W domach i mieszkaniach najczęściej trafiam na trzy układy. Różnią się stopniem ingerencji w instalację, wygodą montażu i tym, ile miejsca zostaje w puszce. Dobrze dobrany wariant oszczędza czas, ale przede wszystkim zmniejsza ryzyko, że po złożeniu osprzętu coś będzie pracowało pod naprężeniem.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Gniazdo i łącznik w jednej ramce lub puszce | Przy prostej modernizacji jednego punktu światła | Mało kucia, krótka droga przewodów, szybki montaż | Mało miejsca na połączenia, łatwo o ciasnotę w puszce |
| Gniazdo obok łącznika, ale w osobnych puszkach | Gdy masz trochę więcej miejsca i chcesz zachować porządek | Łatwiej rozdzielić przewody i zrobić estetyczne połączenie | Wymaga poprawnego przeprowadzenia przewodu między punktami |
| Nowy obwód oświetleniowy z rozdzielnicy lub puszki rozgałęźnej | Przy większej modernizacji albo większym obciążeniu | Najlepszy porządek techniczny i lepsza kontrola nad obciążeniem | Więcej pracy, ale też najmniej kompromisów |
Jeśli planujesz łącznik podświetlany albo inteligentny, sprawdź w instrukcji, czy wymaga przewodu N. To detal, który potrafi zmienić całą koncepcję i decyduje o tym, czy wystarczy samo rozgałęzienie z gniazda, czy trzeba poprowadzić dodatkową żyłę. Zostaje już tylko końcowa kontrola przed zamknięciem puszki.
Co sprawdzić przed zamknięciem puszki i pierwszym włączeniem
- Sprawdzam, czy gniazdo ma stałe zasilanie niezależnie od pozycji łącznika.
- Potwierdzam, że łącznik steruje tylko lampą, a nie odcina całego obwodu.
- Upewniam się, że przewody siedzą pewnie w zaciskach i nic nie jest przygniecione przez ramkę.
- Po włączeniu zasilania obserwuję, czy nie ma iskrzenia, migotania ani wybicia zabezpieczenia.
- Po kilku minutach sprawdzam, czy osprzęt i okolice puszki nie robią się wyraźnie ciepłe.
Jeśli którykolwiek z tych testów daje wątpliwy wynik, nie zamykam puszki na siłę. W instalacji 230 V lepiej wrócić do połączeń i sprawdzić schemat jeszcze raz niż liczyć, że problem sam zniknie po zabudowaniu ściany. Właśnie ta dyscyplina odróżnia wygodną, bezpieczną modernizację od oszczędności, które później wracają w postaci awarii.
