Jak podłączyć włącznik schodowy - schemat i błędy

Sterowanie jednym światłem z dwóch miejsc to wygoda, która szybko pokazuje swoją wartość na schodach, w długim korytarzu albo przy wejściu do sypialni. W tym tekście pokazuję, jak podłączyć włącznik schodowy w praktyce, jakie przewody muszą się zgadzać, gdzie najłatwiej popełnić błąd i kiedy lepiej wybrać inne rozwiązanie. To poradnik dla osoby, która chce rozumieć układ, a nie tylko odtworzyć przypadkowy schemat.

Jak działa układ schodowy w praktyce

Łącznik schodowy nie działa jak zwykły wyłącznik, który po prostu przerywa obwód w jednym miejscu. Tu logika jest inna: jeden łącznik wybiera tor, drugi zmienia go ponownie, a lampę można załączyć lub zgasić z obu końców trasy. W praktyce chodzi o przełączanie fazy między dwoma przewodami korespondencyjnymi, a nie o „przesyłanie prądu” przez sam mechanizm.

Ja zawsze tłumaczę to tak: jeśli oba łączniki ustawione są w tej samej pozycji, obwód jest zamknięty i światło świeci. Gdy jeden z nich zmienisz, tor przepływu zostaje przerwany i lampa gaśnie. Jeśli później chcesz dodać trzeci punkt sterowania, między dwa schodowe wpinasz łącznik krzyżowy. To prosty sposób na rozbudowę bez wymiany całej idei układu.

Co sprawdzić przed montażem w istniejącej instalacji

W remontach najwięcej czasu nie zajmuje samo podłączenie osprzętu, tylko ocena, czy instalacja w ogóle daje się przerobić bez kucia pół ściany. Ja zaczynam od sprawdzenia liczby żył, oznaczeń zacisków i tego, czy puszki są w dobrych miejscach. W typowych mieszkaniach łączniki montuje się po stronie klamki, zwykle około 105 cm nad podłogą i mniej więcej 15 cm od ościeżnicy, a przewody prowadzi się pionowo i poziomo, najczęściej około 30 cm od sufitu.

W nowych i modernizowanych instalacjach nie zgaduję po samej barwie izolacji. Starsze obwody potrafią zaskoczyć, a wtedy jedyną sensowną drogą jest identyfikacja przewodów miernikiem i dopiero potem podłączenie osprzętu. To właśnie na tym etapie najczęściej decyduje się, czy robota potrwa pół godziny, czy zamieni się w większą przeróbkę.

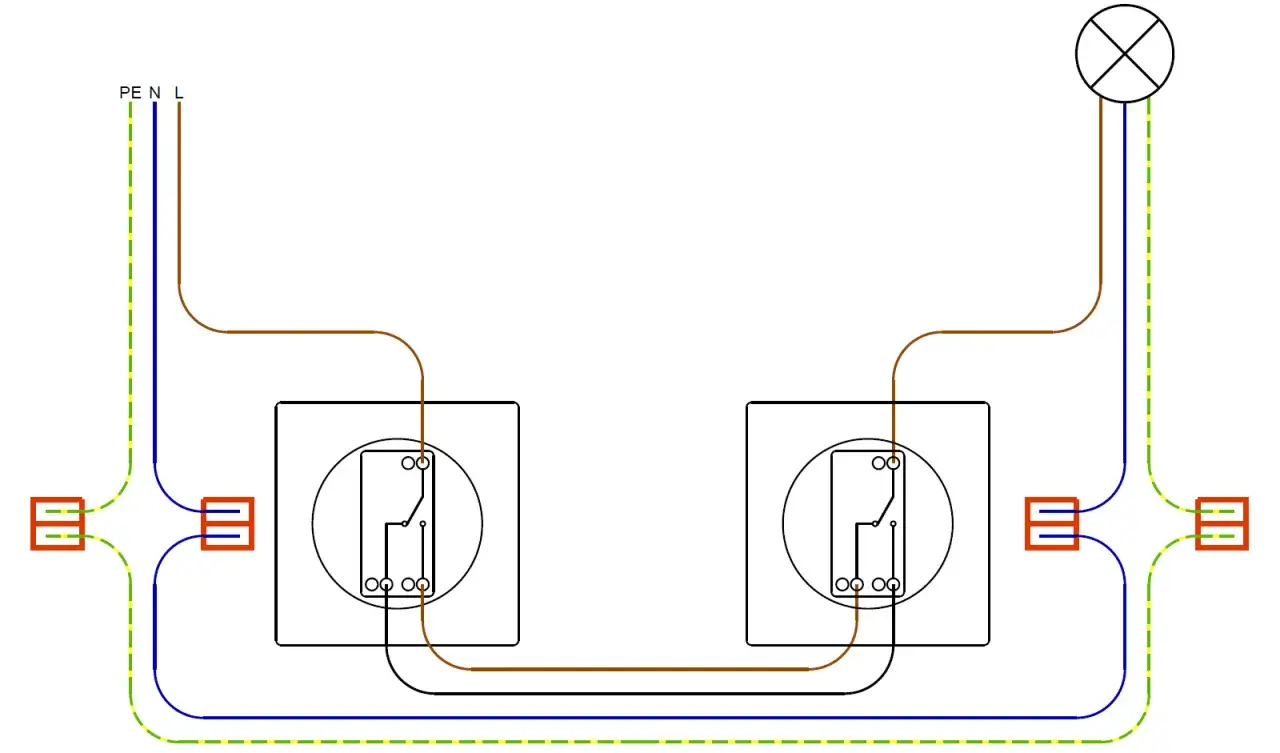

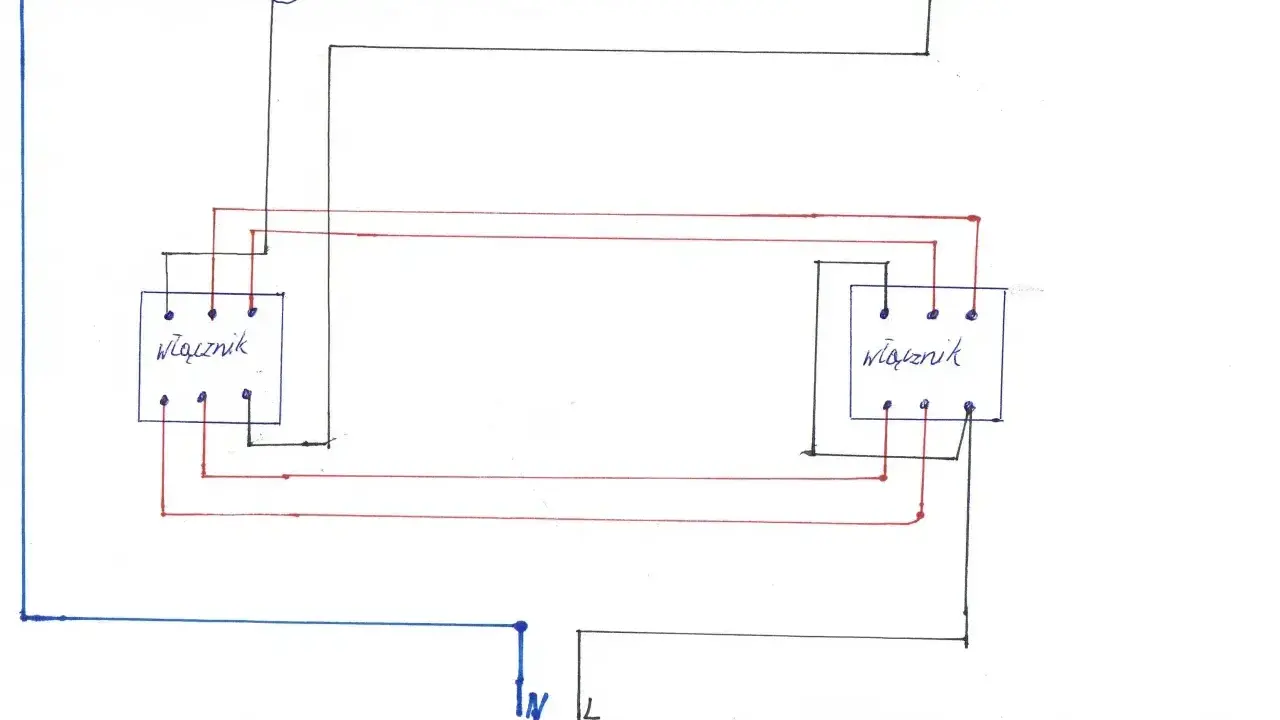

Jak podłączyć łącznik schodowy krok po kroku

Najprostszy układ warto rozłożyć na kilka bardzo konkretnych ruchów. Ja nie zaczynam od przepinania żył, tylko od sprawdzenia, czy obwód jest odłączony i czy wiem, który przewód pełni jaką funkcję.

1. Wyłącz odpowiedni obwód w rozdzielnicy i potwierdź brak napięcia dwubiegunowym testerem. Sama próbówka nie daje mi tu wystarczającej pewności.
2. Odsłoń obie puszki i znajdź zaciski wspólne, zwykle oznaczone jako L, P albo COM. Na jednym łączniku będzie to wejście fazy, na drugim wyjście do lampy.
3. Dwie żyły korespondencyjne połącz między zaciskami przełącznymi obu łączników. Ich kolejność zazwyczaj nie ma znaczenia, o ile trafią w dwa właściwe tory.
4. Przewód neutralny N poprowadź bezpośrednio do oprawy, a ochronny PE do elementów wymagających ochrony. Nie prowadzi się ich przez łącznik schodowy.
5. Dokręć zaciski, ułóż żyły bez naprężenia i upewnij się, że w puszce zostało miejsce na mechanizm oraz złączki.
6. Włącz zasilanie i przetestuj układ z obu miejsc. Każde naciśnięcie powinno zmieniać stan lampy niezależnie od pozycji drugiego łącznika.

Jeśli po montażu logika jest odwrócona, problem zwykle leży w pomyleniu zacisku wspólnego z korespondencyjnym, a nie w samej lampie. W takim przypadku nie trzeba wymieniać całego osprzętu, tylko poprawić kolejność połączeń. Dobrze też sprawdzić, czy łącznik ma parametry odpowiednie do obciążenia oprawy, bo w obwodach oświetleniowych często spotyka się osprzęt 10 AX / 250 V.

Jak sprawdzić, czy wszystko działa poprawnie

Po zakończeniu montażu robię prosty test czterech kombinacji. Światło powinno dawać się włączać i wyłączać z obu miejsc bez względu na pozycję drugiego klawisza. Jeśli tak nie jest, wracam do połączeń zanim uznam, że winna jest lampa.

• Jeśli działa tylko jedna z kombinacji, najpewniej jeden z przewodów korespondencyjnych trafił nie tam, gdzie trzeba.
• Jeśli lampa delikatnie żarzy się po wyłączeniu, sprawdzam podświetlenie łącznika, zgodność źródła LED i ewentualne prądy upływu.
• Jeśli mechanizm grzeje się albo słychać trzaski, wyłączam obwód i wracam do zacisków, bo to nie jest normalne zachowanie.
• Jeśli przy zmianie położenia jeden łącznik zachowuje się „na odwrót”, zwykle wystarcza korekta przewodów na zacisku wspólnym.

W praktyce to właśnie test po montażu ujawnia większość błędów. Ja traktuję go jako obowiązkowy etap, a nie formalność. Dzięki temu nie zostawiam w ścianie układu, który działa „prawie dobrze”, tylko instalację, która ma działać codziennie bez niespodzianek.

Najczęstsze błędy, które psują działanie

Przy takim połączeniu nie ma wielu miejsc na kreatywność. Układ jest prosty, ale właśnie dlatego drobny błąd od razu daje wyraźny objaw. Najczęściej widzę te same pomyłki:

• Wpięcie fazy w zacisk przełączny zamiast w zacisk wspólny.
• Użycie przewodu niebieskiego albo żółto-zielonego jako żyły roboczej.
• Próba podłączenia układu przy zbyt małej liczbie żył w ścianie.
• Zbyt płytka puszka, w której mechanizm i złączki są ściśnięte na siłę.
• Ignorowanie kompatybilności z LED-ami i podświetlanym osprzętem.
• Zostawienie luźnych zacisków, które po czasie powodują grzanie albo sporadyczne zaniki styku.

Najbardziej zdradliwy jest ostatni punkt, bo instalacja może działać na pierwszy rzut oka poprawnie, a po kilku tygodniach zacząć sprawiać problemy. Dlatego przy montażu wolę poświęcić chwilę na porządne ułożenie przewodów i sprawdzenie dokręcenia niż wracać później do tej samej puszki.

Kiedy lepszy będzie przekaźnik bistabilny albo sterowanie smart

Klasyczny układ schodowy jest najlepszy wtedy, gdy masz odpowiednią liczbę żył i chcesz po prostu wygodnie sterować jedną lampą z dwóch miejsc. Jeśli jednak instalacja jest stara, brakuje przewodów albo planujesz rozbudowę o kolejne punkty, czasem rozsądniej jest pójść w przekaźnik bistabilny albo moduł smart. W katalogach producentów prosty mechanizm schodowy bywa wyceniany na około 16-20 zł netto, a wersja natynkowa o podwyższonej szczelności potrafi kosztować około 74 zł netto. Sam osprzęt nie jest więc drogi, ale koszt rośnie wtedy, gdy instalacja wymaga większej przebudowy.

Ja zwykle wybieram klasyczny układ, jeśli instalacja już ma odpowiednie żyły i chodzi tylko o wygodę. Jeśli jednak remont jest większy, a w grę wchodzi przyszłe sterowanie scenami świetlnymi, czujniki ruchu albo integracja z automatyką, od razu patrzę szerzej niż na sam mechaniczny łącznik. To pozwala uniknąć sytuacji, w której za rok trzeba kuć ścianę tylko po to, żeby dołożyć jedną funkcję.

Co warto przewidzieć od razu, żeby nie kuć drugi raz

Jeśli robię instalację od zera albo przy większym remoncie, nie patrzę tylko na obecny układ, ale też na to, co może się pojawić za kilka lat. Najwięcej daje drobiazg: zostawienie rezerwy miejsca w puszce, głębsze puszki 60 mm i doprowadzenie przewodu neutralnego tam, gdzie dziś jeszcze nie jest potrzebny. To niewielki koszt na etapie prac, a duża oszczędność przy późniejszej modernizacji.

W strefach narażonych na wilgoć lub pył wybieram osprzęt o odpowiednim stopniu ochrony, najczęściej IP44 albo IP55. Przy takich miejscach nie ma sensu oszczędzać na obudowie, bo później różnica wraca w postaci szybszego zużycia i gorszego komfortu użytkowania. Warto też prowadzić przewody w czytelnych pionach i poziomach, bo to ułatwia każdą przyszłą ingerencję w ścianę.

• Zostaw neutralny N w puszce, jeśli planujesz kiedyś moduł smart lub podświetlany osprzęt.
• Dobierz głębszą puszkę, jeśli w środku mają się zmieścić złączki i przewody bez ścisku.
• Przy LED-ach sprawdź zgodność źródła światła z łącznikiem i ewentualnym podświetleniem.

Najkrótsza odpowiedź jest taka: zanim zaczniesz podłączać osprzęt, policz żyły, sprawdź oznaczenia zacisków i ustal, czy układ ma zostać prosty, czy od razu przygotowujesz go pod rozbudowę. To właśnie ten etap decyduje, czy montaż będzie szybką wymianą, czy niepotrzebną przebudową pół ściany.
