W praktyce chodzi o proste, ale ważne połączenie: właściwy przewód, właściwy typ złączki i poprawnie odizolowana żyła. Poniżej pokazuję, jak podłączyć szybkozłączkę elektryczną bez zgadywania, jak dobrać model do instalacji domowej albo obwodu sterowania ogrzewaniem oraz jak uniknąć błędów, które później kończą się grzaniem styku albo brakiem kontaktu. To temat niewielki z pozoru, ale od niego zależy bezpieczeństwo, trwałość i łatwość późniejszego serwisu.
Najważniejsze zasady, które trzeba znać przed podłączeniem
- Odłącz zasilanie i sprawdź brak napięcia, zanim dotkniesz przewodów.
- Dobierz złączkę do typu żyły: sztywnej, linki albo linki zakończonej tulejką.
- Nie zgaduj długości odizolowania - sprawdź oznaczenie na obudowie modelu.
- Po wsunięciu przewodu zrób krótki test pociągnięcia, żeby potwierdzić pewny styk.
- W instalacjach ogrzewania szybkozłączka najczęściej służy do przewodów sterujących, a nie do przypadkowego łączenia obwodów dużej mocy.
- W miejscach cieplejszych, ciasnych albo narażonych na wilgoć wybierz model o odpowiednich parametrach i zostaw trochę zapasu miejsca w puszce.
Jak dobrać szybkozłączkę do rodzaju przewodu
Najpierw rozróżniam dwa podstawowe rozwiązania: złączki dźwigniowe i złączki wciskane. Pierwsze są wygodniejsze, gdy łączysz różne typy przewodów albo chcesz łatwo poprawić połączenie. Drugie sprawdzają się tam, gdzie masz głównie przewód sztywny i zależy Ci na małym rozmiarze. W praktyce dobór modelu jest ważniejszy niż sam wygląd obudowy, bo to on decyduje, czy połączenie będzie trwałe i czy nie zrobi się z tego kłopot po zamknięciu puszki.
| Seria | Jakie przewody | Typowe zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| 221 | Wszystkie rodzaje przewodów, do 4 mm² | Oświetlenie, termostaty, serwis, rozgałęzienia w puszce | Uniwersalna, wygodna przy częstym rozpinaniu, dobra do mieszanego okablowania | Jest większa niż najprostsze złączki wciskane |
| 2273 | Przewody sztywne, do 2,5 mm² | Puszki instalacyjne, szybkie łączenia w typowej instalacji domowej | Bardzo kompaktowa, szybka, dobra tam, gdzie liczy się mało miejsca | Tylko dla żył sztywnych, więc nie jest uniwersalna |
| 773 | Przewody sztywne i linkowe, do 4 mm² | Większe puszki, obwody wymagające większego zakresu przewodów | Łączy prostotę wciskania z szerszym zakresem przekrojów | Trzeba pilnować temperatury pracy i zgodności z konkretnym przewodem |
Ja zawsze sprawdzam też długość odizolowania bezpośrednio na obudowie lub w karcie produktu. Dla serii 221 producent podaje 11 mm, a w serii 2273 długość też jest niewielka, bo konstrukcja jest nastawiona na szybkie, kompaktowe połączenie. To właśnie ten detal najczęściej odróżnia montaż poprawny od takiego, który tylko wygląda dobrze na pierwszy rzut oka.
Jeśli pracujesz przy instalacji domowej albo przy sterowaniu ogrzewaniem, najczęściej kończy się właśnie na jednym z tych trzech typów. Gdy model pasuje do żyły, reszta montażu staje się po prostu prostsza.
Jak przygotować przewody i miejsce pracy
Przed dotknięciem przewodów zawsze wyłączam obwód w rozdzielnicy i sprawdzam brak napięcia miernikiem. Sama obecność wyłącznika nie wystarcza, bo w jednej puszce potrafią spotkać się różne obwody, zwłaszcza przy modernizacji albo w kotłowni. Dopiero kiedy mam pewność, że nic nie jest pod napięciem, przechodzę do odizolowania żył i przygotowania miejsca montażu.
- Odizoluj przewód na długość właściwą dla konkretnej złączki, bo zbyt krótki nie dojdzie do styku, a zbyt długi zostawi goły metal poza obudową.
- Nie nacinaj drucików. Jeśli końcówka linki jest uszkodzona, odetnij fragment i przygotuj ją od nowa.
- Przewód ochronny PE prowadź do złączki przeznaczonej do PE, a nie do przypadkowego toru.
- Przy przewodach linkowych rozważ tulejkę kablową, zwłaszcza tam, gdzie połączenie może być później rozpinane.
- Zadbaj, żeby przewody po zamknięciu puszki nie były naprężone ani zbyt mocno zagięte.
- Przed włożeniem żyły sprawdź, czy izolacja nie jest spękana albo przegrzana przy końcówce.
Ten etap robi największą różnicę, bo to on decyduje, czy później montaż wejdzie gładko, czy zacznie się walka z luźnym stykiem i źle uformowaną żyłą. Gdy przewody są już przygotowane, można przejść do samego łączenia.
Jak podłączyć ją krok po kroku
W modelu dźwigniowym i wciskanym kolejność działań jest podobna, ale sam moment wpięcia przewodu wygląda inaczej. Ja dzielę to na dwa scenariusze, bo początkujący często mylą je ze sobą i potem próbują wciskać przewód do złączki, która wymaga otwarcia dźwigni.

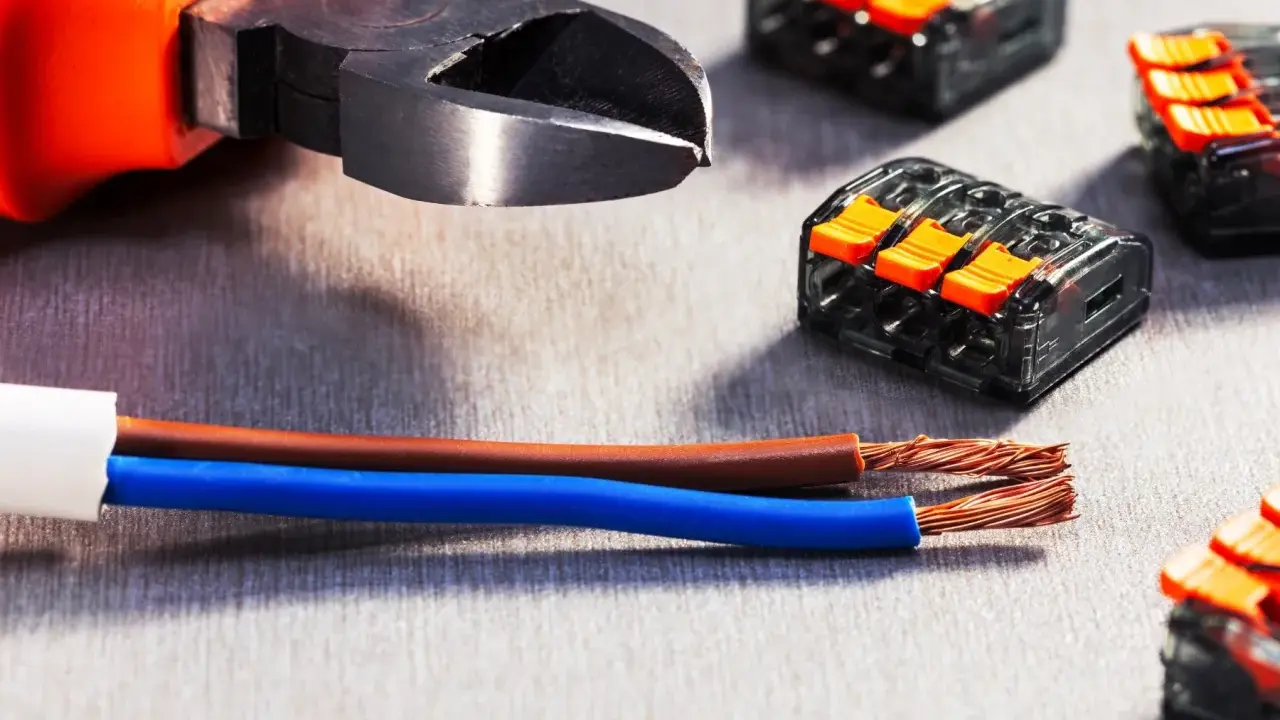

Model z dźwignią
- Podnieś dźwignię do końca.
- Wsuń odizolowaną żyłę do oporu, pilnując właściwej długości odizolowania.
- Zamknij dźwignię, aż poczujesz pewny opór.
- Delikatnie pociągnij przewód, żeby sprawdzić, czy siedzi stabilnie.
- Powtórz tę samą czynność dla kolejnych żył.
Przeczytaj również: Rozdzielacz do podłogówki 100 m² - Jak wybrać idealny model?
Model wciskany
- Sprawdź, czy złączka jest przeznaczona do tego typu przewodu.
- Odizoluj żyłę na długość zgodną z obudową.
- Wsuń przewód do oporu, bez skręcania i bez szarpania.
- Jeśli konstrukcja złączki ma okienko kontrolne, upewnij się, że żyła doszła do właściwego miejsca.
- Zrób test pociągnięcia, ale bez nadmiernej siły.
Po zakończeniu montażu nie zostawiam połączenia „na próbę”. Jeśli przewód ma być schowany w puszce, układam go tak, żeby złączka nie była dociśnięta na siłę przez inne żyły. To drobiazg, ale właśnie drobiazgi decydują o tym, czy połączenie będzie działało latami.
Gdzie szybkozłączka sprawdza się w instalacjach i ogrzewaniu
W instalacjach i ogrzewaniu szybkozłączka ma sens przede wszystkim tam, gdzie łączysz przewody sterujące, czujniki albo oświetlenie pomocnicze. Przy termostatach, siłownikach zaworów, czujnikach pokojowych czy oświetleniu kotłowni liczą się mały gabaryt, porządek w puszce i możliwość szybkiego serwisu bez lutowania. W takich miejscach szybkozłączka oszczędza czas, ale tylko wtedy, gdy jest dobrana do przekroju, temperatury otoczenia i rodzaju żyły.
| Zastosowanie | Czy szybkozłączka ma sens | Na co uważać |
|---|---|---|
| Termostat pokojowy | Tak | Zwykle są tam małe prądy i cienkie przewody, więc ważniejszy od „mocy” jest porządek i pewny styk |
| Siłownik zaworu lub czujnik podłogówki | Tak | Sprawdź przekrój przewodu i zostaw miejsce na serwis przy rozdzielaczu |
| Oświetlenie w kotłowni lub pomieszczeniu technicznym | Tak | Ważna jest zamknięta puszka i ochrona przed wilgocią oraz pyłem |
| Pompka obiegowa albo obwód o większym prądzie | Tylko po sprawdzeniu parametrów | Tu nie wystarczy „na oko” - trzeba pilnować przekroju, temperatury i miejsca na odprowadzenie ciepła |
Przy obwodach bardziej obciążonych nie patrzę tylko na to, czy złączka „wejdzie” do puszki. Patrzę też na temperaturę pracy, zakres przekrojów i to, czy połączenie nie będzie się grzało po sezonie grzewczym. Właśnie dlatego w instalacjach ogrzewania szybkozłączka jest świetna jako element sterowania, ale nie zawsze jako uniwersalny łącznik do wszystkiego.
Najczęstsze błędy przy montażu
Najczęściej psują połączenie nie same złączki, tylko drobiazgi przy montażu. Najgorsze jest to, że część błędów nie wychodzi od razu - instalacja działa przez chwilę, a potem zaczyna grzać się, tracić styk albo przerywać przy poruszeniu przewodem.
- Za krótkie odizolowanie, przez które żyła nie dochodzi do punktu styku.
- Za długie odizolowanie, które zostawia metal poza obudową.
- Mieszanie przewodów poza zakresem modelu, na przykład linki w złączce przeznaczonej tylko dla żyły sztywnej.
- Wpychanie przewodu na siłę zamiast sprawdzenia, czy złączka jest właściwa.
- Brak testu pociągnięcia po montażu.
- Upychanie złączki w zbyt ciasnej puszce i łamanie przewodów pod ostrym kątem.
- Stosowanie złączki w miejscu o wyższej temperaturze bez sprawdzenia klasy pracy.
- Łączenie przewodów bez uporządkowania kolorów i funkcji żył, co później utrudnia serwis.
W praktyce lepiej poświęcić minutę na poprawne ułożenie przewodów niż później szukać nagrzewającego się styku w ścianie albo w zabudowie kotłowni. To właśnie tu wychodzi, czy montaż był rzeczywiście przemyślany.
Co jeszcze sprawdzam, zanim zamknę puszkę
Zanim uznam połączenie za gotowe, robię trzy rzeczy: upewniam się, że każdy przewód siedzi do końca, sprawdzam, czy kolory i funkcje żył się zgadzają, oraz porządkuję przewody tak, aby po zamknięciu puszki nie były naprężone. Jeśli połączenie ma pracować przy ogrzewaniu, w szafce sterowniczej albo w miejscu cieplejszym niż typowa ściana, zostawiam sobie jeszcze zapas na temperaturę i miejsce na ewentualny serwis. To mały wysiłek na starcie, ale właśnie on odróżnia poprawny montaż od takiego, który po sezonie wymaga poprawki.
Jeśli masz wątpliwość co do typu przewodu, obciążenia albo miejsca montażu, nie zgaduj. W instalacji elektrycznej najdroższa nie jest sama złączka, tylko poprawianie błędu po zamknięciu ściany albo po uruchomieniu ogrzewania.
