Najważniejsze wnioski w skrócie
- Nie ma jednej uniwersalnej głębokości. Drenaż dobiera się do ław fundamentowych, poziomu wód gruntowych i przepuszczalności gruntu.
- W domach jednorodzinnych najczęściej rury układa się na poziomie ław albo nieco wyżej. W praktyce daje to zwykle okolice 60-80 cm od poziomu terenu, ale nie jest to reguła dla każdej działki.
- Rury muszą pracować ze spadkiem. Minimum to zwykle 0,5%, czyli 5 mm na 1 m bieżący.
- Nie liczy się tylko głębokość. Równie ważne są obsypka filtracyjna, geowłóknina, studzienki rewizyjne i bezpieczne odprowadzenie wody.
- Przy wysokiej wodzie gruntowej lub piwnicy sam drenaż może nie wystarczyć. Wtedy trzeba go połączyć z porządną hydroizolacją i czasem z innym systemem odwodnienia.
Najkrótsza odpowiedź brzmi tak
Gdybym miał odpowiedzieć jednym zdaniem, powiedziałbym: drenaż odwadniający układa się zwykle na poziomie fundamentu, najczęściej w rejonie ławy lub nieco powyżej jej spodu. Nie schodzi się z nim bez potrzeby dużo niżej, bo wtedy system przestaje zbierać wodę tam, gdzie faktycznie naciska ona na ścianę fundamentową, a wykop robi się głębszy i trudniejszy do bezpiecznego wykonania.
W typowym domu jednorodzinnym często wychodzi około 60-80 cm od poziomu terenu, ale to efekt konstrukcji budynku, a nie sztywna norma. Jeżeli fundament jest głębiej posadowiony, drenaż też trzeba odpowiednio obniżyć, bo inaczej nie przejmie napływającej wody. Nie schodzę niżej tylko dlatego, że „tak będzie bezpieczniej” - zbyt głęboki układ potrafi być zwyczajnie mniej skuteczny.
Najpierw patrzę więc na fundament, a dopiero potem na samą rurę. To właśnie od tej kolejności zależy, czy system będzie działał przez lata, czy tylko wyglądał dobrze na etapie odbioru.
Od czego naprawdę zależy poziom drenażu
Przy ustalaniu głębokości nie opieram się na jednym pomiarze. Zbieram kilka informacji naraz, bo dopiero ich zestaw pokazuje, czy drenaż ma sens, na jakiej rzędnej go ułożyć i gdzie bezpiecznie odprowadzić wodę.
- Rodzaj gruntu. Na glinie, iłach i innych słabo przepuszczalnych warstwach woda lubi stać przy fundamencie, więc drenaż ma większe znaczenie niż na gruncie piaszczystym. Jednocześnie wymaga lepszej filtracji i dokładniejszego projektu.
- Poziom wód gruntowych. Im wyżej zalega woda, tym bardziej liczy się nie tylko głębokość, ale też szczelność izolacji i sposób odprowadzenia zebranej wody. Jeśli napór jest duży, sam drenaż bywa za słaby.
- Typ budynku. Inaczej podchodzi się do domu bez piwnicy, inaczej do piwnicy zagłębionej w gruncie, a jeszcze inaczej do płyty fundamentowej. Przy płycie często trzeba szukać innego układu odwodnienia niż klasyczny drenaż opaskowy.
- Ukształtowanie terenu. Skarpa i spływ powierzchniowy potrafią dostarczyć wodę szybciej niż deszcz sam w sobie. W takim miejscu drenaż bez uporządkowania terenu działa przeciętnie.
- Miejsce zrzutu wody. Nawet najlepiej ułożone rury nie rozwiążą problemu, jeśli nie ma gdzie odprowadzić wody. Zbiornik, studnia chłonna, kanalizacja deszczowa albo rów melioracyjny muszą być zaplanowane wcześniej, nie „po fakcie”.
Z punktu widzenia przepisów budynek narażony na przenikanie wody gruntowej trzeba chronić drenażem zewnętrznym albo innym skutecznym rozwiązaniem. Właśnie dlatego poziom ułożenia rur zawsze wynika z warunków na działce, a nie z jednego uniwersalnego schematu. Kiedy to już wiem, dopiero wtedy wybieram konkretny przedział głębokości.
Jakie zakresy głębokości sprawdzają się w praktyce
Poniższe wartości traktuję jako orientacyjne, bo w budownictwie najwięcej problemów rodzi próba kopiowania jednego rozwiązania na różne działki. Mimo to taki przegląd bardzo pomaga, bo od razu widać, gdzie mówimy o standardzie, a gdzie o układzie wymagającym projektu indywidualnego.
| Sytuacja | Orientacyjna głębokość lub poziom | Na co uważać |
|---|---|---|
| Dom jednorodzinny bez piwnicy | Zwykle poziom ław fundamentowych lub nieco powyżej ich spodu, często około 60-80 cm od terenu | Spadek rur, obsypka filtracyjna, bezpieczny odbiornik wody |
| Dom z piwnicą | Poziom dostosowany do dolnej części ścian piwnicy i posadowienia, zwykle głębiej niż w domu niepodpiwniczonym | Hydroizolacja ciężka lub średnia, szczelność połączeń, studzienki rewizyjne |
| Grunt gliniasty lub słabo przepuszczalny | Poziom podobny, ale z większym naciskiem na projekt i filtrację | Nie schodzić „w ciemno” głębiej, bo łatwo pogorszyć warunki przy fundamencie |
| Budynek istniejący przy modernizacji | Poziom dopasowany do odsłoniętych fundamentów, często odcinkowo różny | Bezpieczny wykop, stan izolacji, realne miejsce na odpływ |
| Płyta fundamentowa | Często wymaga innego układu niż klasyczny drenaż opaskowy | Projekt indywidualny, bo sama głębokość nie rozwiązuje problemu wody |
W Polsce trzeba też pamiętać o strefach przemarzania gruntu. W praktyce przyjmuje się zwykle zakres od 0,8 do 1,4 m zależnie od regionu, więc jeśli fragment instalacji biegnie płytko albo ma otwarty wylot, ten parametr trzeba uwzględnić. To szczególnie ważne przy odcinkach, które nie są osłonięte budynkiem ani grubą warstwą gruntu. Sama liczba z tabeli nie wystarczy jednak bez poprawnego ułożenia rur przy ławie fundamentowej.
Jak ustawić rury względem ławy fundamentowej
Tu nie chodzi tylko o to, żeby rura była „w ziemi”. Ważne jest jej położenie względem ławy, izolacji i obsypki, bo to właśnie ten układ decyduje, czy woda zostanie przechwycona, czy będzie dalej napierać na ścianę.
- Najpierw wyznaczam rzędną ławy i poziom terenu po zasypce. Bez tego nie da się sensownie ustawić głębokości drenażu.
- Rurę prowadzę przy fundamencie, a nie pod nim. W typowym układzie drenaż ma zbierać wodę z otoczenia fundamentu, a nie ingerować w jego podparcie.

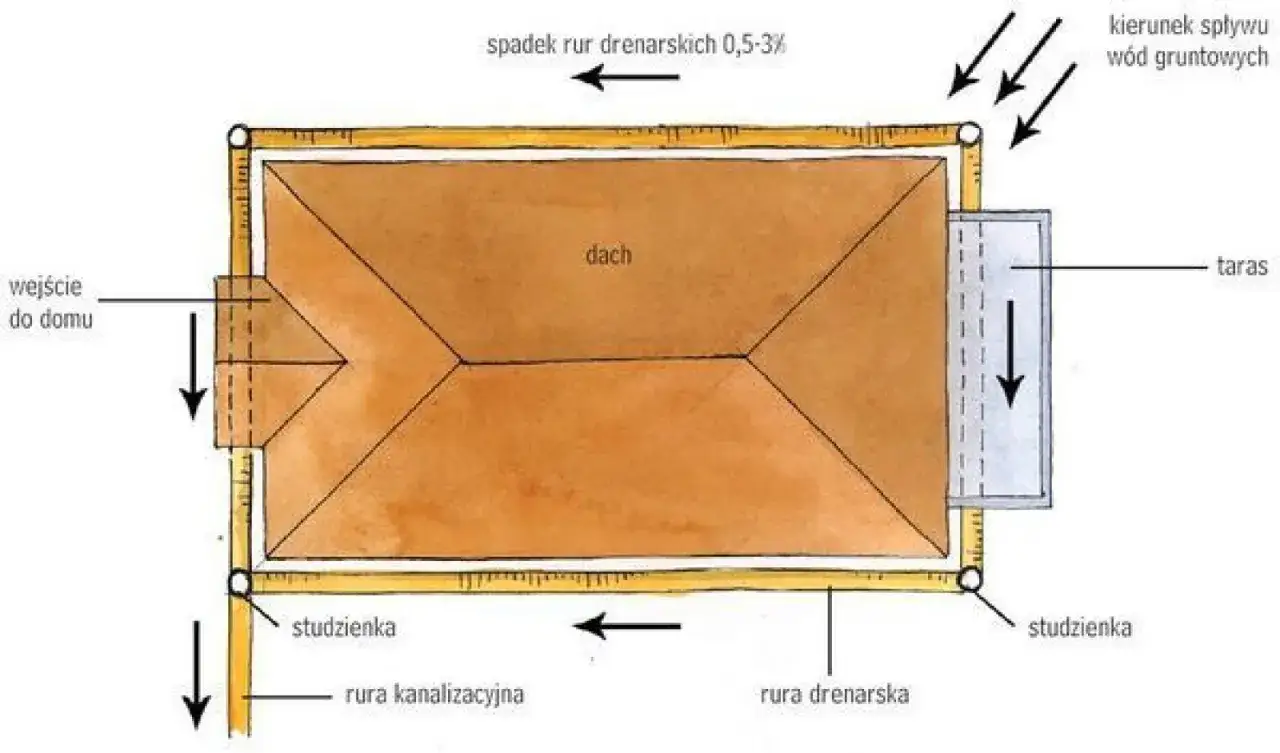

- Dbam o spadek. Minimum 0,5% to praktyczne minimum, czyli 5 mm na każdy metr długości. Bez tego woda zacznie zalegać w rurze.
- Stosuję warstwę filtracyjną. Wokół rury zwykle układa się żwir płukany, a całość oddziela geowłóknina, żeby grunt nie zamulił instalacji.
- Dodaję studzienki rewizyjne. Najlepiej przy narożach i zmianach kierunku, bo wtedy można przepłukać system bez rozkopywania działki.
- Odprowadzam wodę daleko od budynku. Zrzut tuż przy domu to błąd, który szybko odbiera sens całej inwestycji.
W praktyce dobrze wykonany dren opaskowy ma nie tylko właściwą głębokość, ale też poprawną geometrię całego układu. Z mojego doświadczenia właśnie na tym etapie najłatwiej „zgubić” skuteczność systemu. Jeżeli jednak warunki są trudniejsze, niż pokazuje prosty przekrój, trzeba rozważyć inne rozwiązanie niż zwykły dren opaskowy.
Kiedy niższy drenaż nie rozwiąże problemu
Niższe ułożenie rur nie zawsze oznacza lepszą ochronę. Jeśli woda gruntowa napiera mocno albo teren stale dostarcza wodę z boku, sam drenaż może być tylko dodatkiem, a nie głównym zabezpieczeniem.
- Przy wysokiej wodzie gruntowej potrzebujesz zwykle połączenia drenażu z bardzo dobrą hydroizolacją i czasem ze studnią zbiorczą z pompą.
- Przy piwnicy sam drenaż bez szczelnej ochrony ścian fundamentowych daje słaby efekt, bo woda i tak znajdzie drogę przez nieszczelności.
- Na działce ze spływem powierzchniowym często najpierw trzeba odciąć wodę z góry terenu, a dopiero potem montować drenaż przy budynku.
- Gdy nie ma odbiornika wody cała instalacja staje się półśrodkiem. Woda zebrana przy fundamencie musi mieć bezpieczną drogę dalej.
- Przy płycie fundamentowej klasyczny schemat opaski bywa nieadekwatny i trzeba projektować odwodnienie inaczej.
Czasem najlepszą decyzją jest więc nie pogłębianie drenażu, tylko zmiana całej koncepcji odwodnienia. To brzmi mniej efektownie, ale zwykle działa lepiej i jest bezpieczniejsze dla konstrukcji. Właśnie dlatego tak wiele błędów wynika nie z samej rury, lecz z błędnie dobranego układu.
Najczęstsze błędy przy ustalaniu głębokości
Najgorsze pomyłki widzę wtedy, gdy ktoś traktuje drenaż jak prosty wykop z perforowaną rurą. W praktyce to układ hydrauliczny, który musi pracować z gruntem, wodą i fundamentem jednocześnie.
- Układanie rury zbyt nisko. System traci wtedy zdolność przechwytywania wody przy ścianie fundamentowej i robi się droższy w wykonaniu.
- Brak spadku albo spadek „na oko”. Bez stałego spadku woda stoi w rurach, a osady odkładają się szybciej.
- Pomijanie warstwy filtracyjnej. Sama rura perforowana nie wystarczy, jeśli wokół niej znajdzie się drobny grunt, który szybko ją zamuli.
- Brak geowłókniny. To częsty skrót, który po kilku sezonach kończy się spadkiem drożności całego systemu.
- Brak studzienek rewizyjnych. Bez nich czyszczenie staje się trudne, a naprawa droga i uciążliwa.
- Odprowadzanie wody z powrotem przy fundament. Taki układ jest pozorną oszczędnością, bo tylko przenosi problem o kilka metrów dalej.
- Oddzielenie drenażu od hydroizolacji. Drenaż nie zastępuje izolacji przeciwwilgociowej, tylko ją wspiera.
Te błędy zwykle wychodzą dopiero po pierwszej dużej ulewie albo po wiosennych roztopach, dlatego warto wyłapać je wcześniej. Jeśli chcesz mieć pewność, że całość zadziała, ostatni krok to dobre ustalenia z wykonawcą jeszcze przed rozpoczęciem robót.
Co ustalić z wykonawcą, zanim zniknie wykop
Przed startem prac zawsze proszę o prosty, czytelny przekrój z rzędnymi. To najlepszy sposób, żeby nie zgadywać, tylko od razu zobaczyć, gdzie leży fundament, gdzie ma biec dren i gdzie woda ma ostatecznie trafić.
- Poziom ław fundamentowych i planowaną głębokość rur. Bez tej relacji nie da się ocenić, czy układ jest logiczny.
- Rodzaj gruntu z rozpoznania geotechnicznego. To on mówi więcej niż intuicja wykonawcy.
- Miejsce odbioru wody. Warto ustalić je na etapie projektu, a nie dopiero po wykopie.
- Rozmieszczenie studzienek rewizyjnych. Muszą być tam, gdzie system będzie czyszczony i kontrolowany.
- Zakres hydroizolacji i sposób zasypki. Drenaż bez porządnej ochrony pionowej nie daje pełnego efektu.
- Bezpieczeństwo wykopu. Im głębiej schodzisz, tym większe znaczenie ma stateczność gruntu i poprawna organizacja robót.
Jeśli te punkty są dopięte, głębokość przestaje być zgadywaniem, a staje się jednym z elementów spójnego układu odwodnienia. Właśnie wtedy drenaż działa latami, zamiast sprawiać kłopot po pierwszej zimie albo po dużej ulewie.
