W przypadku dachu o większej rozpiętości nie wystarczy już prosta para krokwi oparta na murłacie. Wtedy liczy się układ, który rozkłada obciążenia na dodatkowe podpory, pozwala bezpiecznie przenieść cięższe pokrycie i nie wymusza nadmiernego przewymiarowania drewna. Właśnie o tym jest ten tekst: wyjaśniam, jak działa dach płatwiowo krokwiowy, kiedy ma sens, z czym go łączyć i jakie błędy najczęściej psują całą konstrukcję.
Najważniejsze informacje na start
- To układ, w którym krokwie mają dodatkowe podparcie na płatwiach opartych na słupach, więc obciążenia rozchodzą się na więcej punktów.
- Najlepiej sprawdza się przy większych rozpiętościach, cięższych pokryciach i bardziej złożonych połaciach.
- W praktyce ogromne znaczenie mają: rozpiętość budynku, kąt połaci, strefa śniegowa i wiatrowa oraz sposób oparcia słupów.
- Taka więźba daje dużą nośność, ale zwykle zajmuje więcej miejsca wewnątrz niż prostsze konstrukcje.
- Dobór pokrycia dachowego trzeba powiązać z nośnością, a nie tylko z estetyką.
Jak działa układ krokwiowo-płatwiowy
To konstrukcja, w której krokwie nie pracują samodzielnie. Opierają się na płatwiach, a płatwie z kolei na słupach, więc ciężar pokrycia, śniegu i wiatru rozchodzi się na większą liczbę punktów niż w prostej więźbie krokwiowej. W praktyce oznacza to mniejsze siły rozpierające i większą stabilność przy większych dachach.
Zanim pójdę dalej, doprecyzuję jedną rzecz: w polskiej praktyce budowlanej nazwy tego układu nie zawsze są używane konsekwentnie. Najczęściej chodzi po prostu o więźbę z dodatkowymi podporami pośrednimi, a gdy dochodzą kleszcze, słupy i miecze, wielu projektantów opisuje ją jako wariant płatwiowo-kleszczowy. Dla inwestora ważniejsze od samej etykiety jest to, jaką drogą płyną obciążenia i gdzie trafiają do ścian oraz stropu.
Ja patrzę na taki dach przez pryzmat jednej rzeczy: jeżeli konstrukcja ma być bezpieczna, trzeba wiedzieć nie tylko, co ją przykryje, ale też co ją utrzyma. Gdy ten układ jest dobrze policzony, potrafi być bardzo wdzięczny w eksploatacji, a dalej kluczowe staje się pytanie, kiedy naprawdę warto po niego sięgnąć.
Kiedy taki dach ma sens, a kiedy lepiej go odpuścić
Ten typ więźby wybieram przede wszystkim wtedy, gdy proste rozwiązania przestają być rozsądne technicznie albo ekonomicznie. Najczęściej dzieje się tak przy większej rozpiętości budynku, cięższym pokryciu lub bardziej skomplikowanej bryle dachu.
- Przy większej rozpiętości - orientacyjnie od ok. 11 m wzwyż taki układ staje się bardzo praktyczny, bo krokwie nie muszą pracować same.
- Przy ciężkim pokryciu - dachówka ceramiczna lub cementowa wymaga większej rezerwy nośności niż lekka blacha.
- Przy skomplikowanej geometrii - dachy czterospadowe, naczółkowe czy wielopołaciowe często łatwiej oprzeć na dodatkowych podporach.
- Gdy liczy się sztywność - płatwie i słupy pomagają lepiej rozłożyć siły niż sama para krokwi.
- Gdy poddasze nie musi być całkiem otwarte - słupy i miecze zajmują miejsce, więc to nie jest najlepszy wybór dla wnętrz, w których chcesz absolutnie czystą przestrzeń.
Nie wybrałbym go natomiast automatycznie dla małego, prostego domu z niewielką rozpiętością i lekkim pokryciem. W takich sytuacjach często wystarcza więźba krokwiowa albo krokwiowo-jętkowa, a dodatkowe podpory tylko komplikują budowę i wykończenie poddasza. Żeby dobrze ocenić ten kompromis, warto rozebrać samą konstrukcję na elementy.

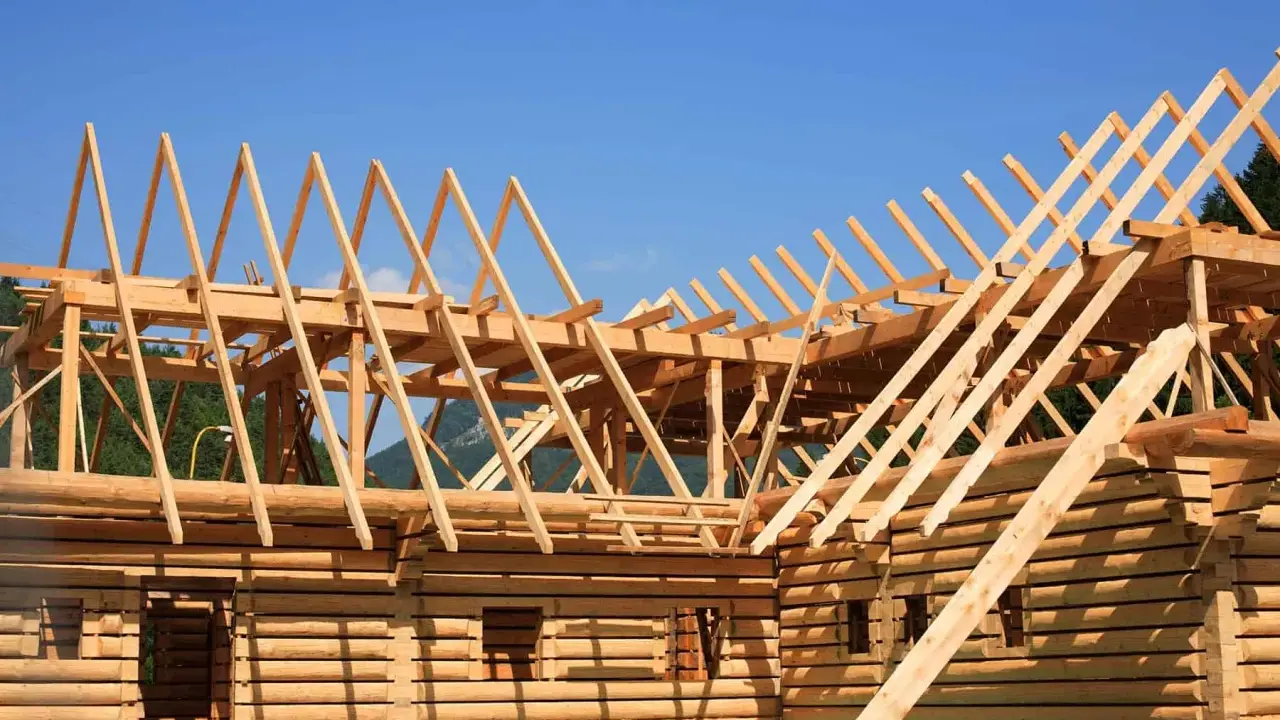

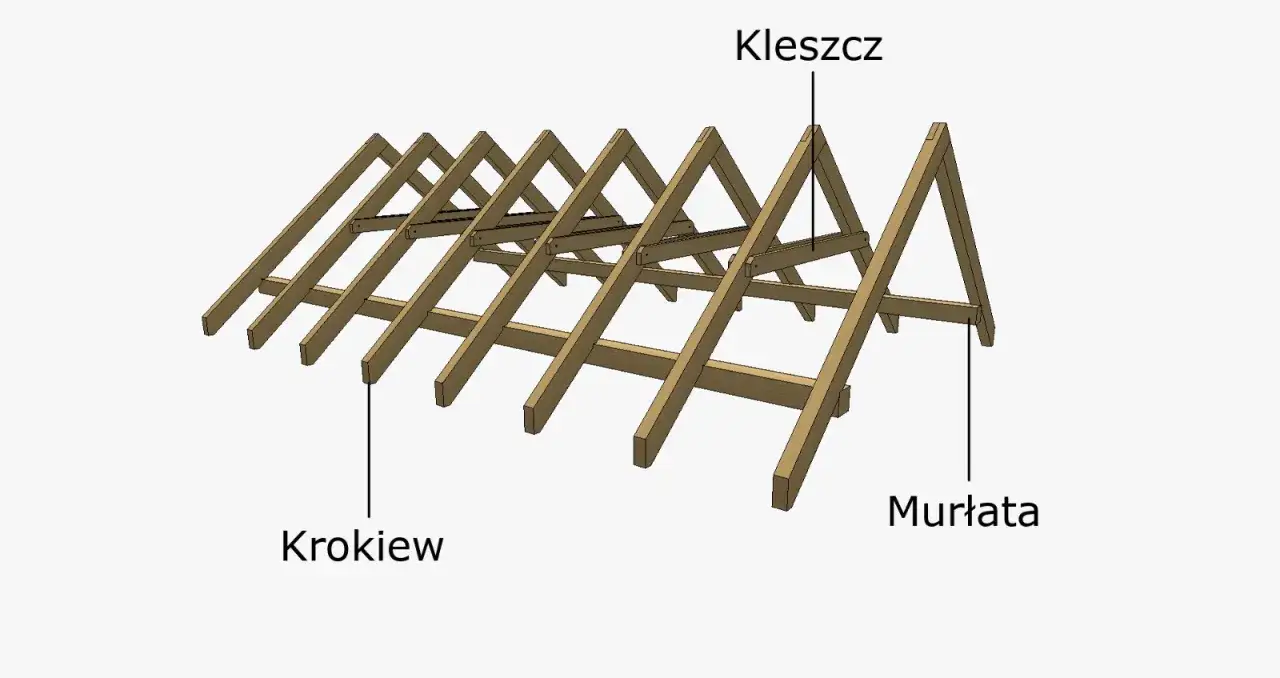

Jakie elementy tworzą tę konstrukcję
Najprościej patrzeć na nią jak na układ kilku współpracujących części. Pokrycie i łaty obciążają krokwie, krokwie przekazują siły na płatwie, a płatwie oddają ciężar słupom i dalej do stropu albo ścian nośnych. Jeżeli jeden element jest źle dobrany, cała ścieżka obciążenia zaczyna się deformować.
| Element | Za co odpowiada | Na co trzeba uważać |
|---|---|---|
| Krokwie | Tworzą połać dachu i niosą warstwy pokrycia. | Zbyt mały przekrój kończy się ugięciami i falowaniem pokrycia. |
| Płatwie | Podpierają krokwie w wybranych punktach i skracają ich pracę. | Bez nich rośnie rozpiętość, a drewno trzeba by było mocno przewymiarować. |
| Słupy | Prowadzą pionowe obciążenie z płatwi w dół konstrukcji. | Muszą stać na elemencie zdolnym przejąć punktowy nacisk, inaczej strop zacznie pracować nieprawidłowo. |
| Miecze i zastrzały | Usztywniają konstrukcję po skosie i ograniczają jej pracę przy wietrze. | Bez nich dach może być zbyt „miękki” w kierunku podłużnym. |
| Murłata | Rozprowadza nacisk krokwi na wieniec lub ścianę kolankową. | Wymaga solidnego zakotwienia, bo to jeden z newralgicznych punktów połączenia. |
| Kleszcze | Spinają przeciwległe krokwie i zwiększają sztywność układu. | Nie zawsze występują, ale tam, gdzie są przewidziane, nie wolno ich traktować jako dodatku „na wszelki wypadek”. |
Właśnie dlatego ta więźba nie jest rozwiązaniem do „przeklejenia” z innego projektu. Liczy się nie tylko sama obecność płatwi, ale też ich liczba, rozmieszczenie i to, czy słupy mają właściwe podparcie. Skoro droga obciążeń jest już jasna, czas przejść do tego, co dla wielu inwestorów jest równie ważne jak sama konstrukcja, czyli do pokrycia dachowego.
Jak dobrać pokrycie do więźby
Tu najczęściej pojawia się praktyczny błąd: wybór pokrycia wyłącznie pod wygląd. Tymczasem masa materiału ma bezpośredni wpływ na pracę więźby. Im cięższe pokrycie i im mniejszy spadek połaci, tym bardziej wymagająca staje się konstrukcja i warstwy wstępnego krycia.
Orientacyjnie 1 m² dachówki ceramicznej waży zwykle około 40-60 kg, a w cięższych odmianach, takich jak karpiówka, obciążenie może dojść nawet do 80-100 kg/m². Blachodachówka i inne lekkie pokrycia stalowe to zazwyczaj około 5-15 kg/m², a gont bitumiczny mieści się najczęściej w okolicach 8-10 kg/m². Ta różnica jest na tyle duża, że nie da się jej zignorować przy doborze przekrojów.| Pokrycie | Orientacyjna masa 1 m² | Najlepsze zastosowanie |
|---|---|---|
| Dachówka ceramiczna | 40-60 kg, a przy niektórych odmianach nawet 80-100 kg/m² | Strome połacie i dachy, w których konstrukcja została policzona pod większy ciężar. |
| Dachówka cementowa | Zazwyczaj zbliżona do ceramicznej | Gdy chcesz solidnego, klasycznego pokrycia i masz więźbę z odpowiednią rezerwą nośności. |
| Blachodachówka lub blacha na rąbek | Około 5-15 kg/m² | Gdy chcesz odciążyć konstrukcję i uprościć pracę więźby. |
| Gont bitumiczny | Około 8-10 kg/m² | Na mniejsze spadki, ale zwykle na pełnym poszyciu i z bardzo starannym wykonaniem warstw podkładowych. |
Ja dobieram pokrycie w tej kolejności: najpierw geometria dachu i nośność więźby, potem dopiero wygląd. Przy mniejszych spadkach nie pchałbym się w ciężką dachówkę bez wyraźnego uzasadnienia projektowego. Z kolei przy stromych połaciach dachówka ceramiczna może być świetnym wyborem, o ile konstrukcja została do niej przewidziana. Gdy pokrycie jest już dobrane sensownie, pozostaje jeszcze uniknięcie błędów wykonawczych, które potrafią zniweczyć dobry projekt.
Najczęstsze błędy, które osłabiają dach
W praktyce widzę te same potknięcia wracające jak bumerang. Problem w tym, że większość z nich nie daje od razu spektakularnej awarii. Najpierw pojawiają się drobne ugięcia, pęknięcia tynków, trudności z dociepleniem, a dopiero potem wychodzą realne skutki konstrukcyjne.
- Dobór przekrojów „na oko” - drewno bez obliczeń szybko okazuje się za słabe albo niepotrzebnie przewymiarowane.
- Brak prawidłowego oparcia słupów - punktowy nacisk musi trafić w element zdolny go przyjąć, a nie w przypadkowe miejsce stropu.
- Zbyt słabe połączenia ciesielskie - łączniki trzeba dobrać do rzeczywistych sił, a nie do tego, co akurat jest pod ręką na budowie.
- Pomijanie usztywnień podłużnych - bez wiatrownic, mieczy lub innych stężeń dach nie pracuje tak, jak powinien przy wietrze.
- Ignorowanie strefy śniegowej i wiatrowej - to, co wystarcza w jednej lokalizacji, w innej może być już zbyt słabe.
- Źle rozwiązane ocieplenie wokół słupów i płatwi - mostki termiczne oraz przerwy w izolacji szybko odbijają się na komforcie użytkowania poddasza.
Najbardziej kosztowny błąd to dla mnie przekonanie, że skoro „dach stoi”, to wszystko jest w porządku. Konstrukcja musi jeszcze pracować poprawnie przez lata, a nie tylko przetrwać odbiór. To prowadzi do naturalnego pytania: jak ten układ wypada na tle prostszych więźb?
Jak porównać go z prostszymi więźbami
Nie ma jednej najlepszej więźby dla każdego domu. Jest tylko rozwiązanie lepiej albo gorzej dopasowane do konkretnej rozpiętości, kształtu dachu i planowanego wykorzystania poddasza. Poniżej zestawiam to tak, jak robię to przy pierwszym oglądzie projektu.
| Typ więźby | Orientacyjna rozpiętość | Główna zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| Krokwiowa | Do ok. 7 m | Najprostsza i najszybsza w wykonaniu, bez dodatkowych podpór pośrednich. | Przy większych obciążeniach i rozpiętościach zaczyna być niewystarczająca. |
| Krokwiowo-jętkowa | Około 7-11 m | Lepsza sztywność i dobre wykorzystanie poddasza użytkowego. | Nadal nie rozwiązuje wszystkiego przy bardzo dużych dachach. |
| Płatwiowo-kleszczowa lub krokwiowo-płatwiowa | Zwykle powyżej 11 m | Lepszy rozkład obciążeń, większa nośność i większa swoboda przy cięższych pokryciach. | Wymaga słupów, mieczy i starannie zaplanowanego wnętrza. |
Jeśli zależy Ci na otwartej przestrzeni poddasza, prostsza więźba bywa po prostu wygodniejsza. Jeśli jednak bryła domu wymusza większą rozpiętość albo cięższe pokrycie, układ z płatwiami i słupami zaczyna wygrywać nie estetyką, lecz czystą logiką konstrukcyjną. Z tego miejsca już tylko krok do pytania, co trzeba dopiąć przed zamówieniem drewna i pokrycia.
Co warto dopiąć, zanim zamówisz drewno i pokrycie
Najwięcej problemów powstaje nie na etapie montażu, tylko wcześniej, kiedy ktoś nie doprecyzował podstawowych danych. Ja zawsze sprawdzam te punkty przed wejściem ekipy na dach:
- rozpiętość budynku w świetle ścian nośnych,
- kąt nachylenia połaci,
- strefę śniegową i wiatrową dla danej lokalizacji,
- docelowe pokrycie dachowe i jego ciężar,
- funkcję poddasza,
- położenie słupów, mieczy i ewentualnych kolizji z instalacjami,
- sposób kotwienia murłaty oraz oparcia słupów na niższych elementach konstrukcyjnych.
Jeśli miałbym wskazać jedną decyzję, która najbardziej wpływa na trwałość takiego dachu, to nie byłby to sam wybór pokrycia, tylko porządny projekt konstrukcyjny oparty na realnych obciążeniach i uczciwym przewidzeniu funkcji poddasza. Gdy te trzy rzeczy grają razem, więźba pracuje spokojnie, a dach nie zaczyna „żyć własnym życiem” po kilku sezonach. To właśnie taki układ daje najlepszy efekt: nie ten najprostszy na papierze, tylko ten najlepiej dopasowany do budynku.
