Wieszak ES to jeden z tych elementów, które z zewnątrz wyglądają banalnie, a w praktyce decydują o geometrii całego sufitu podwieszanego. Poniżej wyjaśniam, jakie są typowe wymiary wieszaka ES, jak odczytać oznaczenie, kiedy wybrać krótszy wariant, a kiedy potrzebny będzie dłuższy. Dorzucam też kilka praktycznych uwag o grubości blachy, nośności i montażu w suchej zabudowie.
Najważniejsze informacje o wymiarach i doborze wieszaków ES
- Oznaczenie ES 60/125 oznacza wieszak do profilu CD 60 o nominalnej długości 125 mm.
- W praktyce spotyka się najczęściej długości 75, 125, 150, 175, 200, 225, 250 i 300 mm, ale nie każdy producent oferuje cały zakres.
- Grubość blachy zależy od systemu i wynosi najczęściej 0,8 mm lub 1,0 mm.
- Do połączenia z profilem CD 60 zwykle stosuje się 4 blachowkręty systemowe.
- Przy większych obniżeniach sufitu ES bywa mniej wygodny niż inne zawiesia i trzeba to sprawdzić w dokumentacji systemu.
Czym jest wieszak ES i do czego służy
ES to płaski, perforowany uchwyt z blachy, który łączy profil CD 60 z podłożem. W sufitach podwieszanych i zabudowie poddaszy działa jako prosty łącznik nośny, a nie jako element dekoracyjny. Właśnie dlatego nie patrzę na niego wyłącznie jak na „blaszkę z dziurkami”: liczy się długość ramion, sztywność i to, czy cała konstrukcja jest dobierana w jednym systemie.
Najczęściej spotkasz go w układach z profilami CD 60, czyli standardowym profilem nośnym w suchej zabudowie. Producent może nazywać go wieszakiem płaskim, uchwytem prostym albo po prostu ES, ale funkcja pozostaje ta sama: ma utrzymać profil i pozwolić bezpiecznie odsunąć okładzinę od stropu. Kiedy to rozumiesz, dobór samej długości staje się dużo prostszy.

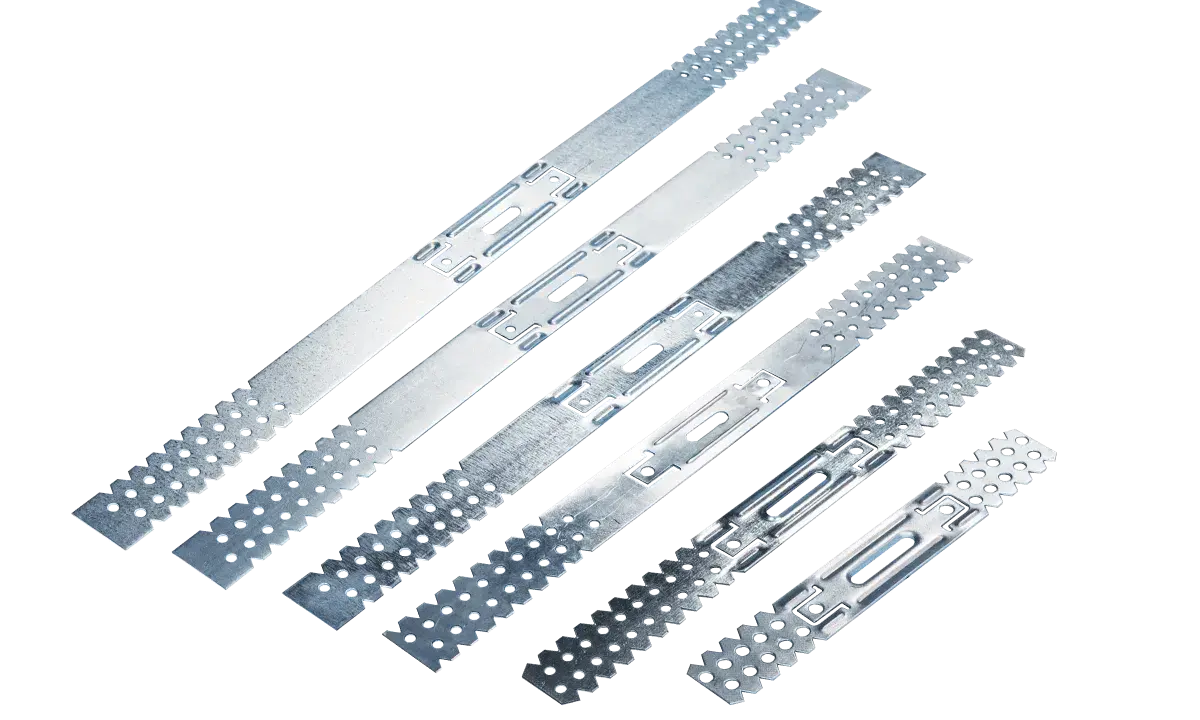

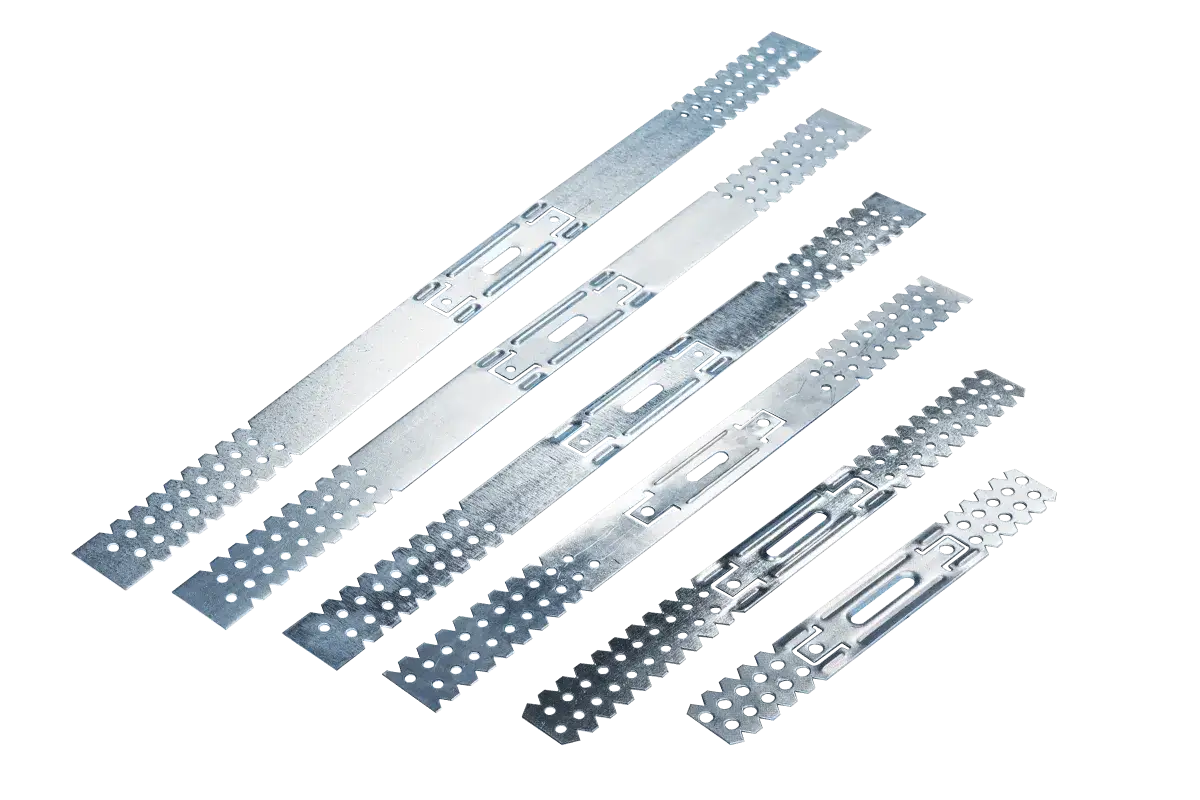

Jakie wymiary mają wieszaki ES do profili CD 60
Najważniejsza część oznaczenia to liczba po ukośniku. W praktyce mówi ona o nominalnej długości wieszaka, a pierwszy człon wskazuje zgodność z profilem CD 60. Poniżej zebrałem najczęściej spotykane warianty katalogowe, bo to właśnie one pomagają dobrać element do konkretnego obniżenia sufitu.
| Oznaczenie | Nominalna długość | Co daje w praktyce | Kiedy go rozważyć |
|---|---|---|---|
| ES 60/75 | 75 mm | Krótkie odsunięcie konstrukcji od stropu | Przy niewielkim obniżeniu i prostym suficie |
| ES 60/125 | 125 mm | Uniwersalny zapas montażowy | Gdy potrzebny jest najbardziej „środkowy” wariant |
| ES 60/150 | 150 mm | Większa rezerwa na poziomowanie | Przy korekcie nierównego stropu |
| ES 60/175 | 175 mm | Jeszcze większy zapas przestrzeni | Gdy nad sufitem trzeba zostawić miejsce na instalacje |
| ES 60/200 | 200 mm | Wyraźne opuszczenie konstrukcji | Przy większych różnicach poziomu albo rozbudowanych instalacjach |
| ES 60/225 | 225 mm | Duży zakres pracy | W większych pomieszczeniach i przy mocniejszym obniżeniu |
| ES 60/250 | 250 mm | Duży zapas długości | Gdy konstrukcja ma zejść niżej niż w standardowym suficie |
| ES 60/300 | 300 mm | Największy z popularnych wariantów | Przy dużym obniżeniu, ale tylko jeśli system na to pozwala |
Widać tu ważną rzecz: oznaczenie zawsze odnosi się do nominalnej długości, a nie do jakiegoś umownego „małego” albo „dużego” wieszaka. To dlatego ES 60/125 i ES 60/250 różnią się realnie funkcją, nawet jeśli na pierwszy rzut oka wyglądają podobnie. W katalogach spotyka się też różną grubość blachy, zwykle 0,8 mm lub 1,0 mm, więc przy zamówieniu warto sprawdzić nie tylko liczbę po ukośniku, ale też kartę techniczną.
Sama długość to jednak nie wszystko, bo o trwałości decydują też grubość blachy i zgodność z systemem.
Jak dobrać długość do konkretnego sufitu
Ja przy doborze zaczynam od jednego pytania: o ile naprawdę muszę opuścić sufit albo odsunąć okładzinę od stropu. Jeśli konstrukcja ma zejść tylko minimalnie, zwykle wystarcza 75 lub 125 mm. Gdy trzeba skorygować nierówny strop, schować przewody albo uzyskać więcej miejsca nad płytą, częściej wchodzą w grę 150, 175 albo 200 mm.
Niewielkie obniżenie
Warianty 75 i 125 mm są najpraktyczniejsze tam, gdzie liczy się prosty montaż i mały zapas przestrzeni. To dobry wybór do lekkich sufitów i okładzin, jeśli nie walczysz z dużą ilością instalacji nad głową. W takich sytuacjach dłuższy element nie daje przewagi, a czasem tylko utrudnia ustawienie konstrukcji.
Średni spadek
Przy długościach 150-200 mm konstrukcja zyskuje więcej miejsca na korektę poziomu i na przejście instalacji. To zwykle najbardziej „roboczy” zakres, gdy sufit ma być funkcjonalny, a nie tylko możliwie cienki. W praktyce właśnie tutaj zaczyna się sensowne planowanie przebiegu profili, bo błąd w pomiarze od razu odbija się na całej płaszczyźnie.
Przeczytaj również: Sufit podwieszany G-K - Montaż krok po kroku. Uniknij błędów!
Duży spadek i granice rozwiązania
Warianty 225, 250 i 300 mm przydają się wtedy, gdy odległość od stropu jest naprawdę spora. Trzeba jednak pamiętać, że ES nie jest rozwiązaniem „na każdą wysokość” i przy większych opuszczeniach lepiej sprawdzić, czy nie bezpieczniej będzie użyć innego typu zawiesia. Im większy zakres pracy, tym większe znaczenie ma sztywność i poprawne zagięcie ramion.
Takie podejście oszczędza najwięcej czasu: najpierw określasz realny spadek, a dopiero potem zamawiasz długość, zamiast próbować dopasować konstrukcję do przypadkowego wymiaru.
Na co patrzeć poza samą długością
W praktyce dwa wieszaki o tej samej długości mogą zachowywać się inaczej, jeśli różnią się grubością blachy, powłoką albo sposobem mocowania. Dlatego przy zamówieniu nie zatrzymuję się na samym oznaczeniu. Sprawdzam jeszcze kilka parametrów, które później decydują o tym, czy konstrukcja będzie sztywna i przewidywalna.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Grubość blachy | Najczęściej 0,8 mm albo 1,0 mm | Wpływa na sztywność i zachowanie pod obciążeniem |
| Powłoka | Ocynk i klasa korozyjności | Decyduje o trwałości w suchych i wilgotniejszych wnętrzach |
| Kompatybilność | Profil CD 60 i systemowe wkręty | Nie każdy element z innej marki zadziała tak samo |
| Nośność | Deklaracja producenta | Różni się między wariantami długości i systemami |
W suchych wnętrzach standardowy ocynk zwykle wystarcza, ale jeśli pomieszczenie ma okresowo podwyższoną wilgotność, sprawdzam kategorię korozyjności, a nie zgaduję na własną rękę. To samo dotyczy obciążeń dodatkowych: oświetlenia, rewizji czy elementów instalacyjnych, które potrafią zmienić zachowanie konstrukcji bardziej, niż wydaje się na etapie zakupu.
To prowadzi do najczęstszych błędów, które widzę na budowach, zwłaszcza gdy ktoś dobiera elementy zbyt szybko.
Najczęstsze błędy przy wyborze i montażu
- Zamawianie „na oko” - bez zmierzenia rzeczywistego spadku i bez sprawdzenia, ile miejsca faktycznie zajmie konstrukcja.
- Mieszanie systemów - wieszak jednej marki z profilem i wkrętami innej marki bez sprawdzenia kompatybilności.
- Za mały zapas długości - po zagięciu brakuje przestrzeni do wygodnego ustawienia profilu.
- Za duży zapas długości - konstrukcja staje się mniej wygodna w poziomowaniu i łatwiej o niepotrzebny luz.
- Pomijanie liczby i typu wkrętów - połączenie z profilem CD 60 wymaga systemowych blachowkrętów.
- Ignorowanie środowiska - wilgoć i korozja potrafią skrócić trwałość całego układu.
Najgorsze w tych błędach jest to, że często wychodzą dopiero po zamocowaniu pierwszych profili. Wtedy poprawka kosztuje nie tylko czas, ale też dodatkowe otwory, korekty poziomu i niepotrzebny materiał. Jeśli mam wskazać jeden nawyk, który realnie pomaga, to jest nim zamawianie wieszaków po sprawdzeniu projektu, a nie po samym opisie produktu.
Co sprawdzić przed zakupem, żeby sufitu nie poprawiać dwa razy
- czy potrzebna długość to 75, 125, 150, 175, 200, 225, 250 czy 300 mm,
- czy profil jest CD 60 i czy producent przewiduje takie połączenie,
- czy grubość blachy wynosi 0,8 czy 1,0 mm,
- czy środowisko pracy odpowiada zabezpieczeniu antykorozyjnemu,
- czy montaż dotyczy zwykłego sufitu, okładziny ściennej czy zabudowy poddasza.
Jeżeli wszystko się zgadza, wieszak ES staje się po prostu przewidywalnym, łatwym w montażu elementem systemu. I właśnie tak powinien działać: nie przyciągać uwagi po montażu, tylko trzymać geometrię sufitu tam, gdzie została zaprojektowana.
