W pionie spustowym liczy się nie tylko szczelność, ale też to, jak daleko rura odchodzi od elewacji. Odległość rury spustowej od ściany decyduje o tym, czy obejmy pracują stabilnie, czy tynk nie będzie ocierał o instalację i czy da się później bez problemu czyścić cały odcinek. Poniżej wyjaśniam, jaki odstęp zwykle się przyjmuje, od czego go zależy i jak go sprawdzić przed ostatecznym przykręceniem obejm.
Najważniejsze zasady w kilku punktach
- Najczęściej przyjmuję odstęp rzędu 20-25 mm od gotowej elewacji, ale ostateczny wymiar zależy od systemu.
- W części rozwiązań projektowych pojawia się też odsunięcie bliższe 40 mm, jeśli tak wynika z geometrii kolan i łącznika.
- Grube ocieplenie, nierówna ściana i występy elewacyjne wymuszają dłuższe uchwyty albo dystanse.
- Rura ma biec równolegle do ściany, bez ocierania, bez nadmiernego docisku i bez „wiszenia” na zbyt długim wysięgu.
- Odstęp mierzę po wykonaniu warstw elewacyjnych, a nie na surowym murze.
- Ostatni test robię po pierwszym deszczu, bo wtedy najlepiej widać błędy montażowe.
Jaki odstęp przyjmuje się najczęściej i dlaczego nie ma jednej liczby
W praktyce montażowej najczęściej przyjmuję 20-25 mm od gotowej elewacji. To rozsądny punkt wyjścia, bo pozwala zmieścić obejmę, uwzględnić drobne nierówności tynku i zostawić niewielki zapas na pracę materiału. W niektórych układach systemowych spotyka się też większy wymiar, zbliżony do 40 mm, ale wtedy nie jest to przypadek ani „luźny montaż” - tylko efekt konkretnej geometrii kolan i sposobu liczenia długości łącznika.
| Sytuacja | Praktyczny odstęp | Co to oznacza w montażu |
|---|---|---|
| Standardowa elewacja bez grubego ocieplenia | 20-25 mm | To najczęściej wystarcza, by rura nie ocierała o tynk i dało się ją pewnie zamocować. |
| Układ z inną geometrią kolan i łącznika | około 40 mm | Wymiar wynika z systemu, więc trzeba trzymać się rysunku producenta, a nie „około” z placu budowy. |
| Elewacja ocieplona grubą warstwą izolacji | dobór indywidualny | Tu ważniejsza od samego centymetra jest długość trzpienia i nośność mocowania. |
| Ściana z boniami, uskoki, parapety, występy | większy luz niż w prostym murze | Rura nie może klinować się na przeszkodach ani pracować pod stałym naciskiem. |
Jeśli producent podaje konkretny wymiar na schemacie montażowym, traktuję go jako nadrzędny. W pionie spustowym nie ma jednego uniwersalnego centymetra dla każdego domu, bo inny jest układ kolan, inna elewacja, a jeszcze inna grubość ocieplenia. Na ten wymiar wpływa jednak kilka dodatkowych rzeczy, które łatwo przeoczyć na etapie planowania.
Co naprawdę zmienia ten wymiar na elewacji
- Grubość ocieplenia - im grubszy styropian, wełna albo warstwa elewacyjna, tym częściej potrzebny jest dłuższy uchwyt lub trzpień dystansowy.
- Układ kolan i sztucera - sztucer to element wyprowadzający wodę z rynny do pionu, a jego pozycja decyduje o całej geometrii odcinka przy ścianie.
- Nierówności ściany - stary tynk, bonie, uskoki i miejscowe krzywizny potrafią zmienić realny odstęp bardziej niż sam projekt.
- Materiał podłoża - beton, cegła, pustak i drewno wymagają innych kołków, śrub i sposobu osadzenia obejm.
- Rozszerzalność termiczna - rura i obejmy nie mogą być ściśnięte „na sztywno”, bo materiał zmienia długość wraz z temperaturą. To drobny szczegół, ale w praktyce robi dużą różnicę.
- Dostęp do czyszczenia - jeśli pion jest zbyt blisko ściany, trudniej usunąć liście, osady i błoto po sezonie jesiennym.
- Dolne zakończenie - przy wylewce albo wylocie do zbiornika trzeba zostawić taki układ, żeby woda nie chlapała na cokół i nie podmakała przy gruncie.
Gdy te czynniki zsumuję, sam pomiar przestaje być zgadywaniem. Dlatego w następnym kroku pokazuję, jak wyznaczam odstęp na gotowej elewacji, zanim jeszcze przykręcę pierwszą obejmę.
Jak wyznaczam odstęp krok po kroku
- Zaczynam od gotowej powierzchni - mierzę po ociepleniu, tynku i wszystkich warstwach wykończeniowych, bo to one wyznaczają finalną płaszczyznę ściany.
- Składam na sucho górny układ - najpierw ustawiam kolano przy wyjściu z rynny, potem sprawdzam dolny odcinek przy wylewce albo zbieraczu deszczówki.
- Sprawdzam realny luz - patrzę nie tylko na samą rurę, ale też na obejmę, kołek i miejsce na ewentualny ruch materiału.
- Wyznaczam pozycję pierwszej obejmy - daję ją bezpośrednio pod górnym kolanem, żeby pion był stabilny od samego początku.
- Rozstawiam kolejne uchwyty - zwykle co około 2 m, a w niektórych systemach nieco gęściej, jeśli producent tak zaleca.
- Kontroluję pion i równoległość do ściany - rura ma iść prosto, bez skręcenia i bez niepotrzebnego dociśnięcia do tynku.
- Na końcu robię próbę wodną - kilka wiader wody od razu pokazuje, czy układ pracuje dobrze i czy nic nie ociera.
Największy błąd, jaki widzę na budowach, to wiercenie „na oko” przed sprawdzeniem grubości ocieplenia. Wtedy nawet dobry system zaczyna wyglądać źle, a poprawka po montażu kosztuje więcej czasu niż porządny pomiar na starcie.
Najczęstsze błędy, które wychodzą dopiero po deszczu
| Błąd | Co się dzieje w praktyce | Jak tego unikam |
|---|---|---|
| Zbyt mały odstęp od ściany | Rura ociera o tynk, łapie zabrudzenia i przy pracy termicznej może uszkadzać elewację. | Sprawdzam gotową powierzchnię ściany i zostawiam zapas zgodny z systemem. |
| Zbyt duży odstęp | Pion zaczyna pracować jak dźwignia, a obejmy dostają większe obciążenie. | Nie wydłużam dystansu bez potrzeby i nie „ratuję się” przypadkowymi podkładkami. |

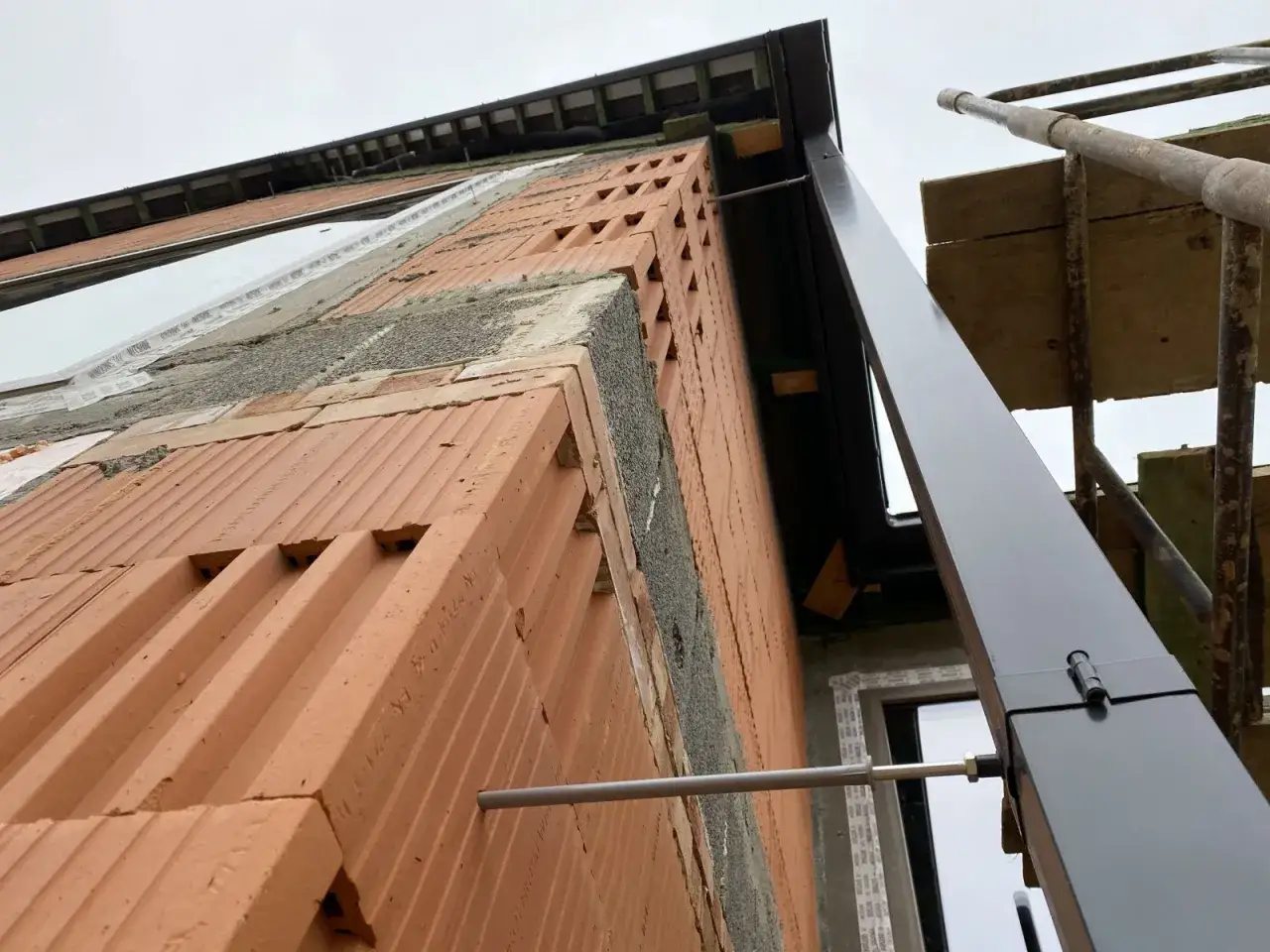

| Mocowanie w warstwie ocieplenia bez odpowiedniego trzpienia | Cały punkt mocowania robi się miękki i po czasie zaczyna się luzować. | Dobieram uchwyt dystansowy do grubości izolacji i podłoża nośnego. |
| Za mało obejm | Rura drga na wietrze, hałasuje i szybciej zużywa połączenia. | Trzymam się gęstości mocowań zalecanej dla systemu, zwykle nie rzadziej niż co 2 m. |
| Zakończenie zbyt nisko nad gruntem | Woda chlupie na cokół, robi zabrudzenia i zawilgaca strefę przyziemia. | Sprawdzam wysokość wylotu i zostawiam bezpieczny prześwit od podłoża. |
| Pomijanie pracy termicznej | Rura przy upale albo mrozie zaczyna się napinać i pracować w obejmach. | Zostawiam minimalny luz zgodny z instrukcją i nie dociskam mocowań „na beton”. |
Takie błędy nie zawsze widać od razu. Często wychodzą dopiero po pierwszym mocnym deszczu, kiedy na elewacji pojawia się smuga, a przy rurze słychać niepokojące stukanie.
Kiedy trzeba odsunąć rurę bardziej niż zwykle
| Sytuacja | Co robię | Dlaczego to ma znaczenie |
|---|---|---|
| Grube ocieplenie fasady | Stosuję dłuższy trzpień albo uchwyt dystansowy. | Krótkie mocowanie po prostu nie przejdzie przez warstwę izolacji i wykończenia. |
| Elewacja wentylowana lub mocno rozrzeźbiona | Sprawdzam każdy punkt mocowania osobno. | W takich układach jeden stały wymiar nie wystarcza dla całego pionu. |
| Wysoki cokół, wystający parapet, boniowanie | Odsuwam pion tak, by nie zahaczał o przeszkodę. | Rura nie może być zmuszona do „omijania” ściany na siłę. |
| Instalacja z łapaczem deszczówki lub zbieraczem | Przeliczam od nowa dolny odcinek i punkt wyprowadzenia wody. | Dodatkowy element zmienia geometrię całego pionu. |
| Stary budynek z nierównym murem | Wybieram mocowania o większym zakresie regulacji. | Na takim podłożu pozornie niewielkie odchylenie potrafi zsumować się na całej wysokości rury. |
Właśnie w tych sytuacjach odpuszczam sztywne trzymanie się jednego wymiaru. Lepiej zyskać kilka milimetrów i dobrze ustawić mocowanie niż później walczyć z ocieraniem, pękającą farbą albo luźną obejmą.
Po pierwszym deszczu sprawdzam trzy rzeczy, które mówią najwięcej
- Czy woda nie uderza w ścianę - jeśli struga chlapie na tynk, to znak, że trzeba poprawić geometrię dolnego odcinka albo wysokość zakończenia.
- Czy pion nie pracuje w obejmach - lekkie, naturalne ruchy są normalne, ale stukot, tarcie i „kołysanie” to już sygnał ostrzegawczy.
- Czy odcinek da się łatwo wyczyścić - jeśli dostęp do rury jest niewygodny, jesienią szybko wyjdzie to w praktyce.
Ja zwykle wracam do takiego montażu po kilku dniach opadów i robię jeszcze prosty przegląd po sezonie liściastym. Jeśli miałbym zostawić jedną zasadę, byłaby bardzo prosta: najpierw dopasowuję system do elewacji, a dopiero potem ustawiam centymetry. W pionie spustowym ten porządek naprawdę ma znaczenie.
