Rzut więźby dachowej mówi o konstrukcji więcej niż sama forma budynku. W przypadku dachu jętkowego pozwala od razu ocenić przebieg krokwi, położenie jętek, miejsca podparcia i to, czy poddasze da się sensownie wykorzystać bez walki z geometrią. Poniżej pokazuję, jak taki rysunek czytać, jakie proporcje mają znaczenie i gdzie najczęściej pojawiają się błędy, które potem wychodzą dopiero na budowie.
Najważniejsze rzeczy do sprawdzenia na rzucie więźby
- Najpierw patrzę na układ nośny - krokwie, jętki, murłaty i ewentualne słupy muszą tworzyć logiczny schemat pracy konstrukcji.
- Rzut i przekrój pełnią różne role - plan pokazuje rozmieszczenie elementów, a przekrój ujawnia ich wysokości i proporcje.
- Rozpiętość i kąt dachu decydują o doborze układu - przy zbyt dużym rozstawie ścian zwykły układ krokwiowo-jętkowy przestaje wystarczać.
- Wymiary jętki i krokwi nie są uniwersalne - zależą od obciążeń, ciężaru pokrycia i strefy śniegowej.
- Najwięcej problemów rodzi detal połączeń - źle opisane złącza, brak wymiarów albo nieczytelne osie to częsty przepis na kosztowne poprawki.

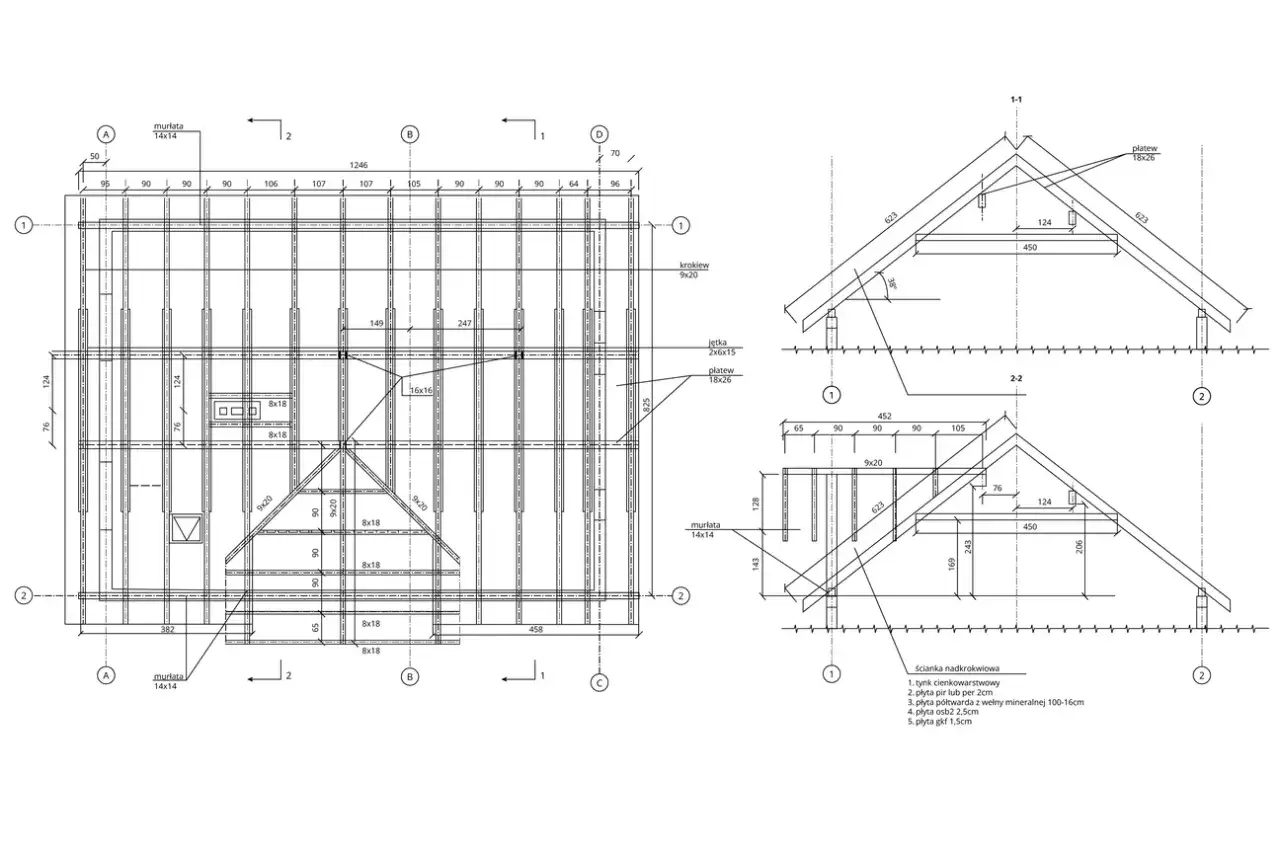

Co pokazuje rzut więźby dachu jętkowego
Rzut więźby nie jest ozdobnym schematem do dokumentacji. To widok z góry, który pokazuje, jak rozłożone są elementy konstrukcyjne i gdzie faktycznie trafiają obciążenia z połaci. W praktyce interesuje mnie w nim przede wszystkim to, czy układ jest spójny z obrysem budynku, czy elementy nośne mają logiczne oparcie i czy nic nie koliduje z otworami, kominami albo planowanymi zmianami w poddaszu.
| Element na rysunku | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Murłata | Belka oparta na ścianie, na której „siada” konstrukcja krokwi | Czy ma ciągłość, poprawne oparcie i zgodność z nośnymi ścianami |
| Krokiew | Główna ukośna belka tworząca połać | Rozstaw, długość, sposób podparcia i zgodność z przekrojem |
| Jętka | Poziome połączenie krokwi, które ogranicza ich rozchylenie | Wysokość montażu, długość i sposób zamocowania |
| Kalenica | Linia styku połaci w najwyższym punkcie | Czy przebiega równo i czy odpowiada geometrii dachu |
| Płatwie i słupy | Dodatkowe podpory w układzie podpartym | Czy nie zabierają zbyt dużo miejsca na poddaszu i czy są sensownie rozmieszczone |
| Miecze, zastrzały, łączniki | Elementy usztywniające układ | Czy są pokazane w dokumentacji, a nie tylko „domyślone” przez wykonawcę |
| Otwory i przejścia | Miejsca kolizji z kominem, oknem dachowym lub instalacją | Czy nie osłabiają układu w newralgicznych punktach |
Jeżeli na rzucie widzę tylko obrys połaci i linię kalenicy, a nie ma osi, podpór ani opisu połączeń, traktuję taki rysunek jako zbyt ogólny do wykonania. Wtedy trzeba sięgnąć po przekrój i detale, bo dopiero one pokazują pełną geometrię układu. I właśnie od tego przechodzę dalej.
Jak czytać układ krokwi i jętek krok po kroku
Ja zawsze zaczynam od osi budynku i obrysu ścian nośnych. Dopiero potem sprawdzam, gdzie przebiega kalenica, jaki jest kierunek spadku połaci i czy jętki są rozmieszczone symetrycznie względem osi konstrukcyjnej. Bez tego łatwo uznać za poprawne coś, co w rzeczywistości nie trzyma geometrii.
- Ustal osie i ściany nośne - to punkt wyjścia, bo więźba musi przekazywać obciążenia tam, gdzie konstrukcja budynku jest na nie przygotowana.
- Sprawdź kierunek połaci - na rzucie trzeba wiedzieć, która krawędź dachu pracuje jako okap, a która jako linia kalenicy.
- Znajdź jętki - w układzie krokwiowo-jętkowym są zwykle umieszczone w górnej części krokwi, mniej więcej w okolicy 2/3 ich wysokości, i właśnie tam ograniczają rozchodzenie się krokwi.
- Odczytaj rozstaw elementów - plan pokazuje, jak gęsto rozmieszczone są wiązary i gdzie układ potrzebuje dodatkowej sztywności.

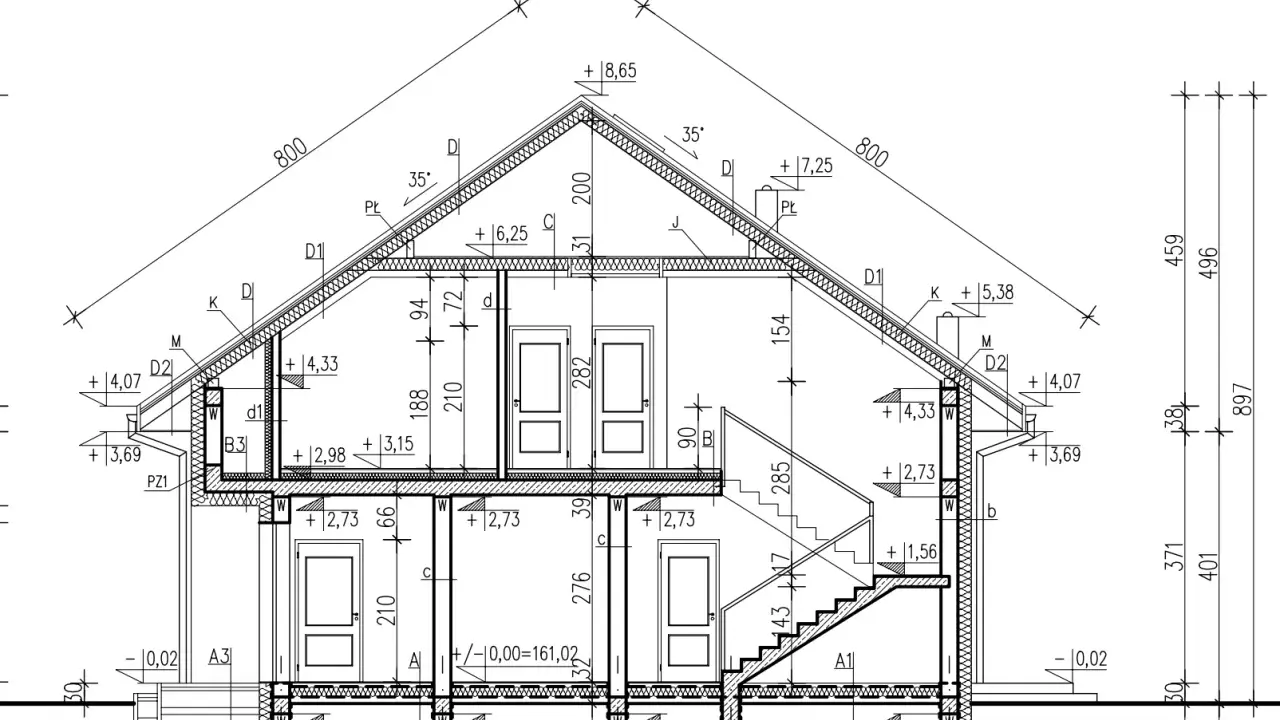

- Porównaj rzut z przekrojem - to kluczowe, bo rzut pokazuje układ w planie, ale nie mówi wszystkiego o wysokości i długości elementów po skosie.
Najczęstszy błąd polega na odczytywaniu długości z rzutu tak, jakby były to długości rzeczywiste elementów. Krokwie są ukośne, więc ich rzeczywista długość jest większa niż odcinek widoczny w planie. Jeśli ktoś zamawia drewno tylko na podstawie rzutu, bez sprawdzenia przekroju, szybko pojawia się problem z cięciem, łączeniami i odpadami materiału. Gdy układ jest już odczytany, trzeba sprawdzić, czy mieści się w rozsądnych proporcjach technicznych.
Jakie wymiary i proporcje naprawdę mają znaczenie
W więźbie jętkowej same nazwy elementów nie wystarczą. O jakości układu decyduje to, jak są do siebie dobrane: jaka jest rozpiętość, jak długa jest jętka, na jakiej wysokości pracuje i czy pokrycie dachu nie obciąża konstrukcji bardziej, niż przewidział projekt. Przy przeglądzie rysunku zwracam uwagę na kilka orientacyjnych granic, bo od razu pokazują, czy konstrukcja jest prosta, czy wymaga już dodatkowego podparcia.| Parametr | Zakres orientacyjny | Dlaczego to ważne |
|---|---|---|
| Dolny odcinek krokwi | Najczęściej do około 4,5 m | Zbyt długi odcinek zwiększa ugięcia i wymaga mocniejszego przekroju |
| Górny odcinek krokwi | Zwykle nie więcej niż 2,5-2,7 m | Wpływa na sztywność połaci i sposób pracy całej ramy |
| Jętka bez dodatkowych wzmocnień | Około 3,5 m | Powyżej tego zakresu zwykła jętka może być za słaba do samodzielnej pracy |
| Rozpiętość ścian w prostym układzie | Około 5-12 m, najczęściej około 10 m | To pokazuje, kiedy układ krokwiowo-jętkowy jeszcze ma sens, a kiedy trzeba wzmocnień |
| Kąt nachylenia połaci | Najczęściej 35-60°, w szerszym ujęciu około 25-67° | Od kąta zależy zarówno praca konstrukcji, jak i ilość miejsca na poddaszu |
| Ciężar pokrycia | Lekkie albo ciężkie, zależnie od materiału | Blachodachówka obciąża więźbę inaczej niż dachówka ceramiczna, więc przekrój nie może być przypadkowy |
Jeśli którykolwiek z tych parametrów zaczyna wychodzić poza bezpieczny zakres, zwykły dach krokwiowo-jętkowy przestaje być wystarczający. Wtedy konstruktor zwykle przechodzi na układ płatwiowo-jętkowy albo wprowadza dodatkowe słupy i usztywnienia. To dobry moment, żeby odróżnić proste rozwiązanie od wariantu podpartego.
Kiedy prosty układ wystarcza, a kiedy potrzebne są podpory
Nie każdy dach o podobnym wyglądzie ma ten sam układ pracy. Na papierze dwa domy mogą wyglądać niemal identycznie, ale w jednym wystarczy prosty układ krokwiowo-jętkowy, a w drugim trzeba już wprowadzić płatwie i słupy. To nie jest kosmetyczna różnica w nazwie, tylko zupełnie inny sposób przenoszenia obciążeń.
| Układ | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Krokwiowo-jętkowy | Proste domy jednorodzinne, zwykle dachy dwuspadowe i umiarkowane rozpiętości | Jasny schemat, łatwiejsze wykonanie, wygodne poddasze | Przy większej rozpiętości rosną przekroje i wrażliwość na ugięcia |
| Płatwiowo-jętkowy | Gdy rozpiętość jest większa, a sama jętka przestaje stabilizować układ | Lepsza praca przy większych obciążeniach, większa sztywność | Słupy i stolce mogą zabierać miejsce na poddaszu |
| Kleszczowo-jętkowy | Gdy potrzebne jest dodatkowe związanie elementów i kontrola odkształceń | Dobra sztywność i większa kontrola nad pracą węzłów | Więcej połączeń, więcej pracy przy montażu, większa wrażliwość na błędy wykonawcze |
Dla inwestora najważniejsze jest to, że większa prostota zwykle oznacza mniej drewna i łatwiejsze poddasze, ale nie zawsze da się ją obronić statycznie. Jeśli więc w projekcie pojawia się układ podparty, traktuję to jako sygnał, że konstrukcja pracuje na większej rozpiętości albo pod cięższym pokryciem. I właśnie wtedy szczególnie łatwo o błędy, jeśli dokumentacja jest niepełna.
Najczęstsze błędy, które widzę w dokumentacji i na budowie
Najwięcej szkód robi nie sam wybór konstrukcji, tylko nieścisłości w rysunkach albo skróty wykonawcze na budowie. Zdarza się, że drewno jest dobrane poprawnie, a mimo to dach wymaga korekty, bo rzut nie zgadza się z przekrojem albo zestawieniem elementów. Z mojego doświadczenia właśnie te rozbieżności najczęściej generują zbędne koszty.
- Mieszanie rzutu z przekrojem - rzut pokazuje układ z góry, a nie pełną wysokość konstrukcji, więc bez przekroju łatwo wyciągnąć błędne wnioski.
- Brak czytelnych osi - bez osi konstrukcyjnych trudno ocenić symetrię i położenie podpór.
- Nieopisane przekroje drewna - jeśli nie wiadomo, czy krokiew ma 6/16, 8/18 czy inny wymiar, wykonawca zostaje z domysłem, a nie z projektem.
- Zbyt długa jętka bez dodatkowego podparcia - to prosta droga do ugięć i problemów ze sztywnością układu.
- Nieprawidłowe położenie jętki - zbyt nisko zabiera użyteczną wysokość poddasza, zbyt wysoko może pogorszyć działanie konstrukcyjne.
- Brak uwzględnienia pokrycia dachowego - ciężka dachówka i lekka blacha to zupełnie inne obciążenie, więc nie wolno zakładać jednego przekroju dla wszystkiego.
- Kolizje z otworami i instalacjami - komin, okno dachowe czy przejście wentylacyjne potrafią osłabić układ, jeśli nie są przewidziane od początku.
Jeśli chcesz ograniczyć ryzyko, zawsze porównuję rzut z przekrojami i zestawieniem drewna jednocześnie. Dopiero wtedy widać, czy konstrukcja ma sens w trzech wymiarach, a nie tylko na kartce. To prowadzi do najważniejszej praktycznej części: co sprawdzić, zanim drewno trafi na plac budowy.
Co sprawdzić, zanim drewno trafi na plac budowy
Na etapie przygotowań nie szukam już ogólnych opisów, tylko potwierdzenia, że projekt da się wykonać bez improwizacji. W praktyce sprawdzam kilka rzeczy, które bardzo szybko pokazują, czy dokumentacja jest gotowa do realizacji, czy jeszcze wymaga dopracowania.
- zgodność rzutu, przekroju i zestawienia drewna;
- położenie ścian nośnych, słupów i podpór pośrednich;
- rodzaj pokrycia dachowego i wynikające z niego obciążenie;
- wysokość jętki względem planowanego użytkowania poddasza;
- detale złączy, łączników i miejsc oparcia na murłacie.
Jeżeli któraś z tych pozycji się nie zgadza, nie traktuję tego jako drobnej nieścisłości. W więźbie jętkowej drobiazgi szybko stają się kosztowne, bo każdy centymetr błędu potrafi zmienić wysokość użytkową poddasza, pracę połaci albo sposób podparcia krokwi. Dlatego najbezpieczniej zaczynać od geometrii, a dopiero potem przechodzić do estetyki i wykończenia.
Dobrze odczytany rzut więźby oszczędza poprawki, materiał i nerwy. Jeśli patrzysz na taki projekt samodzielnie, zaczynaj zawsze od osi, podpór i porównania rzutu z przekrojem, a dopiero później sprawdzaj detale połączeń i przekroje drewna. To właśnie ten porządek pozwala ocenić, czy dach będzie pracował pewnie, a nie tylko wyglądał poprawnie na papierze.
